O que é um motor magnético de neodímio e como funciona?

Um motor magnético de neodímio é um motor elétrico no qual o campo magnético do rotor é produzido por ímãs permanentes sinterizados de neodímio-ferro-boro, em vez de eletroímãs, e a rotação é obtida comutando eletronicamente os enrolamentos do estator para criar um campo eletromagnético giratório que o rotor segue em sincronismo preciso. O princípio fundamental de funcionamento envolve a interação entre o campo magnético rotativo gerado pelas bobinas do estator e os pólos magnéticos fixos embutidos no rotor. Os ímãs de neodímio são escolhidos porque possuem a maior remanência magnética (Br) e coercividade (Hc) de qualquer material magnético permanente disponível comercialmente. Um típico ímã de neodímio de grau N52 exibe uma remanência de aproximadamente 1,44 a 1,48 Tesla e uma coercividade intrínseca superior 11.000 oersteds . Quando esses ímãs são dispostos em um arranjo Halbach ou em uma configuração convencional montada na superfície do rotor, eles produzem um fluxo magnético intenso e estável que interage com os pólos alternados do estator. O controlador do motor, que recebe feedback de posição dos sensores de efeito Hall ou de um resolver, energiza as fases do estator em uma sequência cuidadosamente sincronizada que mantém um ângulo de torque ideal entre os campos do estator e do rotor. Como os ímãs do rotor produzem seu próprio fluxo, nenhuma corrente de magnetização precisa ser fornecida ao rotor e as únicas perdas ocorrem nos enrolamentos do estator, nas laminações de aço magnético e nos mancais. Este elegante princípio de funcionamento é o que permite um motor magnético de neodímio para fornecer mais potência mecânica por unidade de entrada elétrica do que qualquer outra topologia de motor comercialmente viável.

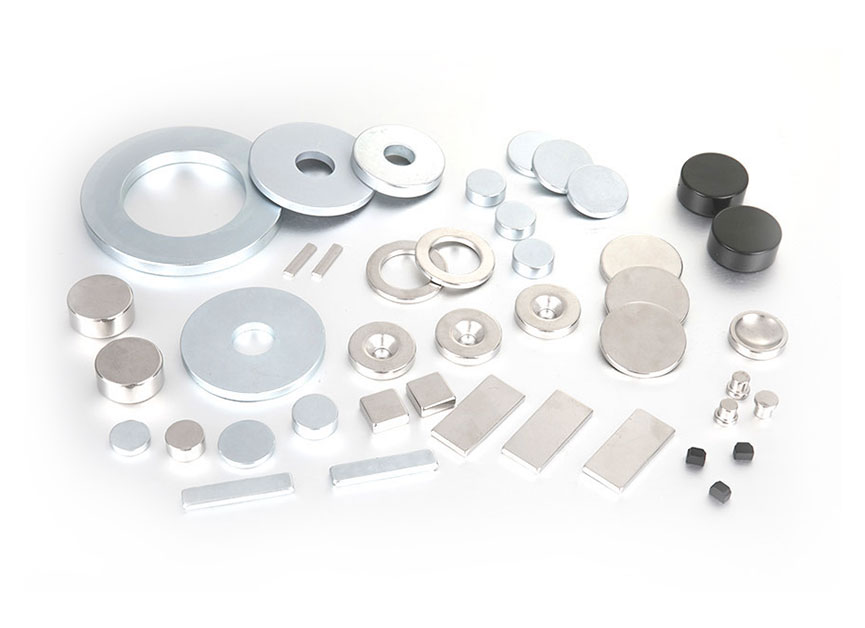

A ciência dos materiais por trás dos ímãs permanentes de neodímio

O desempenho de um motor magnético de neodímio é diretamente atribuível às extraordinárias propriedades magnéticas do composto neodímio-ferro-boro, que foi descoberto em 1984 e desde então foi refinado no material magnético permanente mais forte disponível a qualquer preço. As principais métricas magnéticas que distinguem os ímãs NdFeB de seus antecessores – ímãs de ferrite (cerâmica) e ímãs de samário-cobalto – estão resumidas abaixo:

• Produto energético máximo (BHmax): Os ímãs de neodímio atingem valores BHmax de 30 a 52 MGOe , em comparação com apenas 1 a 5 MGOe para ímãs de ferrite e 15 a 30 MGOe para samário-cobalto. Isto significa que um rotor de neodímio pode gerar o mesmo fluxo magnético que um rotor de ferrite que é fisicamente quatro a dez vezes maior, permitindo as reduções dramáticas no tamanho e peso do motor que caracterizam os motores modernos. motor magnético de neodímio projetos.
• Remanência magnética (Br): O NdFeB de grau N52 retém uma densidade de fluxo de 1,44 a 1,48 tesla após a magnetização. A área da seção transversal do material magnético necessária para atingir uma determinada densidade de fluxo no entreferro é inversamente proporcional à remanência, de modo que os ímãs de alto Br permitem rotores mais estreitos e mais leves.
• Coercividade intrínseca (Hci): Classes de alta coercividade projetadas para aplicações em motores, muitas vezes designadas com um sufixo "H", como N45SH ou N48UH, podem resistir à desmagnetização do campo do estator e de temperaturas elevadas até 150 a 220 graus Celsius . De acordo com pesquisa publicada no Revista de Física Aplicada , a adição de disprósio ou térbio aos limites de grão de NdFeB aumenta a coercividade ao fixar as paredes do domínio magnético, embora ao custo de uma redução modesta na remanência.

Uma consideração crítica em motor magnético de neodímio design é o coeficiente de temperatura dos ímãs. A remanência de NdFeB diminui a uma taxa de aproximadamente 0,10% a 0,12% por grau Celsius do aumento da temperatura, e a coercividade cai ainda mais acentuadamente. A 120 graus Celsius, um ímã padrão de grau N pode perder de 20% a 30% de sua coercividade à temperatura ambiente. É por isso que os fabricantes de motores selecionam classes de alta temperatura e modelam cuidadosamente o comportamento térmico do rotor para garantir que os ímãs permaneçam dentro de sua janela operacional segura em toda a faixa de velocidade e carga.

Comparando motores magnéticos de neodímio com outras tecnologias de motores

Quando os engenheiros avaliam um motor magnético de neodímio em comparação com um motor de indução, um motor de relutância comutada ou um motor magnético permanente de ferrite, o design de neodímio oferece consistentemente densidade de potência e eficiência superiores, embora com um custo de material mais elevado e com implicações na cadeia de fornecimento ligadas à produção de elementos de terras raras. A tabela abaixo fornece uma comparação quantitativa dos principais parâmetros de desempenho que influenciam a seleção da tecnologia de motor para tração e aplicações industriais.

Onde os motores magnéticos de neodímio são usados ​​​​hoje?

O motor magnético de neodímio tornou-se a tecnologia de propulsão dominante na indústria de veículos elétricos, a escolha preferida para servossistemas industriais de alto desempenho e um componente facilitador na eletrificação de aeronaves e embarcações marítimas. Os setores específicos onde estes motores estão a causar o maior impacto incluem:

• Motores de tração para veículos elétricos: A grande maioria dos veículos elétricos a bateria e dos veículos híbridos plug-in vendidos globalmente utiliza um motor magnético de neodímio como sua unidade de acionamento principal. Um típico motor de tração EV de passageiros contém entre 1,0 e 2,5 quilogramas de ímãs de neodímio, com a quantidade exata dependendo da potência do motor e da topologia específica do rotor. De acordo com uma análise de mercado de 2023 da Adamas Intelligence, o setor global de veículos elétricos consumiu aproximadamente 20.000 toneladas de ímãs de neodímio-ferro-boro em 2022, um número que se prevê que mais do que duplique até 2030, à medida que a produção de veículos eléctricos acelera. A autonomia NEDC ou WLTP de um veículo elétrico moderno é diretamente influenciada pela eficiência do motor: cada ponto percentual de ganho de eficiência se traduz em aproximadamente Faixa adicional de 2% a 3% da mesma capacidade de bateria, razão pela qual as montadoras investem pesadamente na otimização de seus projetos de motores de ímã permanente.
• Automação industrial e robótica: Servo motores de alta precisão que posicionam braços robóticos, eixos de máquinas-ferramenta CNC e equipamentos de fabricação de semicondutores usam quase universalmente rotores de neodímio. A alta relação torque/inércia de um motor magnético de neodímio permite taxas de aceleração de 10.000 rotações por minuto por segundo ou mais, permitindo que um robô pick-and-place complete um ciclo em uma fração de segundo. A resposta de alta rigidez e folga zero desses motores é essencial para a precisão de posicionamento submícron necessária em motores de passo wafer e sistemas de alinhamento óptico.
• Geradores de turbina eólica: Geradores de ímã permanente de acionamento direto para turbinas eólicas de vários megawatts eliminam a caixa de engrenagens, que é o componente que exige mais manutenção e é mais propenso a falhas em uma turbina eólica convencional. Um gerador eólico offshore de acionamento direto de 6 megawatts pode conter mais de 600 quilogramas de ímãs de neodímio dispostos em um rotor de grande diâmetro que gira na mesma baixa velocidade das pás da turbina. O ganho de eficiência com a remoção das perdas da caixa de engrenagens mais do que compensa o maior custo do ímã durante a vida útil projetada de 25 anos da turbina.
• Aeroespacial e defesa: A iniciativa de aeronaves mais elétricas e os veículos emergentes de mobilidade aérea urbana elétrica de decolagem e pouso vertical (eVTOL) exigem motores com a maior relação potência-peso possível. Um motor magnético de neodímio projetado para aplicações aeroespaciais pode atingir uma densidade de potência contínua superior 5 quilowatts por quilograma , que é aproximadamente o dobro de um motor de indução de potência equivalente. Essa economia de peso é fundamental em uma aeronave, onde cada quilograma de massa do motor reduz a capacidade de carga ou o alcance.
• Eletrônicos de consumo e eletrodomésticos: Os motores CC sem escovas em aspiradores de pó sem fio, secadores de cabelo, ventiladores de computador e sistemas de propulsão de drones dependem de ímãs de neodímio em miniatura para fornecer o torque necessário a partir de um formato extremamente compacto. Um motor a vácuo sem fio de última geração gira a mais de 100.000 rpm e cabe na palma da mão, feito só possível devido à densidade de fluxo proporcionada pelo rotor de neodímio.

Fabricando um motor magnético de neodímio: principais etapas do processo

A produção de um motor magnético de neodímio de alto desempenho requer integração precisa dos blocos magnéticos sinterizados na pilha de laminação do rotor, seguida de magnetização, balanceamento dinâmico e testes rigorosos de fim de linha para verificar a eficiência e o desempenho térmico. As etapas críticas de fabricação são as seguintes:

1. Conjunto do núcleo do estator: Laminações de aço elétrico de calibre fino, normalmente de 0,20 a 0,35 milímetros de espessura, são perfuradas ou cortadas a laser, empilhadas e soldadas ou interligadas. As ranhuras do estator são isoladas e bobinas de cobre pré-formadas são inseridas por meio de bobinadeiras automatizadas. Para motores de tração de alta densidade de potência, enrolamentos em gancho feitos de fio de cobre retangular são cada vez mais usados porque atingem um fator de preenchimento de ranhura mais alto - até 70% a 75% em comparação com 45% a 55% para enrolamentos de fio redondo – o que reduz a resistência e melhora o resfriamento.
2. Inserção do ímã do rotor: Os blocos magnéticos de neodímio, que foram usinados em dimensões precisas e revestidos com níquel, epóxi ou alumínio para evitar corrosão, são inseridos em ranhuras na pilha de laminação do rotor. Em projetos de ímã permanente interno (IPM), os ímãs são enterrados em cavidades em forma de V ou delta que criam torque de relutância magnética além do torque do ímã permanente. Os ímãs podem ser fixados com epóxi de alta temperatura, embalagem de kevlar ou uma luva de retenção, dependendo da velocidade da superfície do rotor.
3. Magnetização: Uma vez montado, o rotor é colocado em um dispositivo magnetizador de alto campo que gera um campo magnético pulsado superior a 30.000 oersteds , saturando o material de neodímio no padrão polar desejado. A magnetização in-situ do motor totalmente montado também é comum, pois elimina o manuseio de rotores fortemente magnetizados durante a montagem.
4. Balanceamento dinâmico: Porque o rotor de um motor magnético de neodímio geralmente opera em velocidades superiores a 15.000 rpm em aplicações EV, deve ser balanceado para um grau muito restrito, normalmente G2,5 ou G1,0 de acordo com a ISO 1940-1. As forças de desequilíbrio aumentam com o quadrado da velocidade de rotação, portanto, mesmo alguns gramas-milímetros de desequilíbrio residual podem gerar vibrações e cargas de rolamento inaceitáveis ​​na velocidade máxima.
5. Montagem final e testes: O estator e o rotor estão acoplados, os rolamentos estão assentados e as proteções finais estão fixadas. Cada motor de produção passa por uma série de testes automatizados, incluindo resistência do enrolamento, resistência de isolamento, análise de forma de onda back-EMF, corrente sem carga e mapeamento de eficiência em plena carga. Um motor magnético de neodímio destinados à tração automotiva também devem passar por testes de ciclos de choque térmico e vibração que simulam 15 anos de serviço no veículo.

Desafios e desenvolvimentos futuros na tecnologia de motores magnéticos de neodímio

Apesar de suas vantagens de desempenho, os motores magnéticos de neodímio enfrentam três desafios significativos: concentração na cadeia de fornecimento de terras raras, volatilidade de preços e risco de desmagnetização permanente em temperaturas elevadas. Os elementos de terras raras neodímio, praseodímio, disprósio e térbio são extraídos e processados ​​predominantemente em uma única região geográfica, e a separação desses elementos quimicamente semelhantes requer extração ambientalmente intensiva com solventes. Em resposta, os projetistas de motores estão buscando duas estratégias complementares. A primeira é a tecnologia de difusão nos limites dos grãos, que aplica uma fina camada de disprósio ou térbio apenas nas superfícies dos grãos de neodímio dentro do ímã, reduzindo o consumo pesado de terras raras em 30% a 50% ao mesmo tempo em que alcança coercividade equivalente. A segunda é o desenvolvimento de topologias de motores livres de terras raras ou com terras raras reduzidas que usam ímãs de ferrite ou princípios de relutância comutada para aplicações onde a densidade de potência máxima absoluta não é o requisito primordial. Uma pesquisa publicada pelo Laboratório Nacional de Oak Ridge demonstrou que um motor de relutância síncrono baseado em ferrite pode atingir 85% a 90% da densidade de potência de um motor de neodímio equivalente a um custo significativamente menor, embora a lacuna de eficiência aumente em níveis de torque elevados. O futuro do motor magnético de neodímio provavelmente envolverá uma bifurcação: motores NdFeB de alto desempenho e alto custo para EVs premium, aeronaves e servos de precisão, e tecnologias de motores alternativos de baixo custo para aplicações sensíveis ao preço, onde a pequena porcentagem extra de eficiência não justifica a despesa com ímã.

Perguntas frequentes sobre motores magnéticos de neodímio

Um motor magnético de neodímio pode perder seu magnetismo com o tempo?

Sob condições normais de operação dentro da faixa de temperatura especificada, um motor magnético de neodímio mantém sua magnetização por décadas. A coercividade de classes adequadamente selecionadas é suficiente para resistir à desmagnetização do campo do estator e à vibração. No entanto, a exposição sustentada a temperaturas acima do limite máximo de operação do ímã – normalmente 150 a 180 graus Celsius para graus de alta temperatura – pode causar uma perda parcial e permanente de magnetismo. É por isso que o gerenciamento térmico do motor e a seleção do tipo correto de ímã para a temperatura esperada do ponto quente são considerações essenciais de projeto.

O que acontece com um motor magnético de neodímio no final de sua vida útil?

Os ímãs de neodímio dentro do motor podem ser recuperados por meio de um processo de reciclagem que envolve a desmagnetização do rotor, a remoção dos ímãs e a reutilização deles diretamente em um novo motor ou o reprocessamento em um novo pó magnético. A Lei das Matérias-Primas Críticas Sustentáveis ​​da União Europeia e legislação semelhante noutras regiões estão a impulsionar o investimento em infra-estruturas de reciclagem magnética. As atuais rotas de reciclagem hidrometalúrgica e pirometalúrgica podem recuperar mais de 90% dos elementos de terras raras contidos, embora o custo da reciclagem permaneça competitivo apenas quando os preços do óxido de neodímio são elevados.

Como a eficiência de um motor magnético de neodímio varia com a carga?

A motor magnético de neodímio mantém uma curva de eficiência relativamente plana em uma ampla faixa de carga, normalmente ficando acima de 90%, de 25% a 120% da carga nominal. Isto contrasta favoravelmente com os motores de indução, cuja eficiência cai significativamente com carga leve porque a corrente de magnetização permanece constante, independentemente do torque de saída. A ampla janela de alta eficiência é uma das razões pelas quais os motores de neodímio são preferidos para veículos elétricos que operam em ampla velocidade e torque durante a condução urbana.

É possível construir um motor magnético de neodímio sem elementos pesados ​​de terras raras?

Sim, livre de terras raras pesadas motor magnético de neodímio projetos já estão em produção para aplicações onde o pico de temperatura operacional permanece abaixo de aproximadamente 120 graus Celsius. Esses motores usam ímãs de neodímio-ferro-boro com tamanho de grão extremamente fino, normalmente inferior a 2 mícrons, o que aumenta a coercividade por meio da fixação dos limites de grão sem a necessidade de disprósio ou térbio. Para motores de tração de alta temperatura, a tecnologia de difusão de contorno de grão aplica uma fina camada rica em disprósio ao redor de cada grão magnético, alcançando alta coercividade com um conteúdo total de terras raras pesadas inferior a 1% em peso.

O motor magnético de neodímio representa uma verdadeira mudança radical na conversão de energia eletromecânica, proporcionando a mais alta densidade de torque e eficiência de qualquer tecnologia de motor disponível comercialmente. Sua ampla adoção nos setores de veículos elétricos, automação industrial, energia renovável e aeroespacial é uma consequência direta do desempenho magnético incomparável dos ímãs permanentes de neodímio-ferro-boro. Embora as preocupações com as cadeias de fornecimento de terras raras e a volatilidade dos custos continuem a motivar a investigação de topologias de motores alternativas, as poupanças mensuráveis ​​de energia e as reduções de emissões de carbono proporcionadas por estes motores garantem que continuarão a ser uma pedra angular do esforço global de eletrificação nas próximas décadas.
