A ímã de fone de ouvido é o componente principal de cada driver dinâmico que converte sinais elétricos de áudio em ondas sonoras físicas. Sem um ímã, não há movimento, nem som, nem experiência de áudio. O ímã cria um campo magnético estático; quando a corrente alternada de sua fonte de áudio passa pela bobina de voz situada dentro desse campo, a bobina – e o diafragma conectado a ela – vibra nas frequências precisas codificadas no sinal, produzindo som.

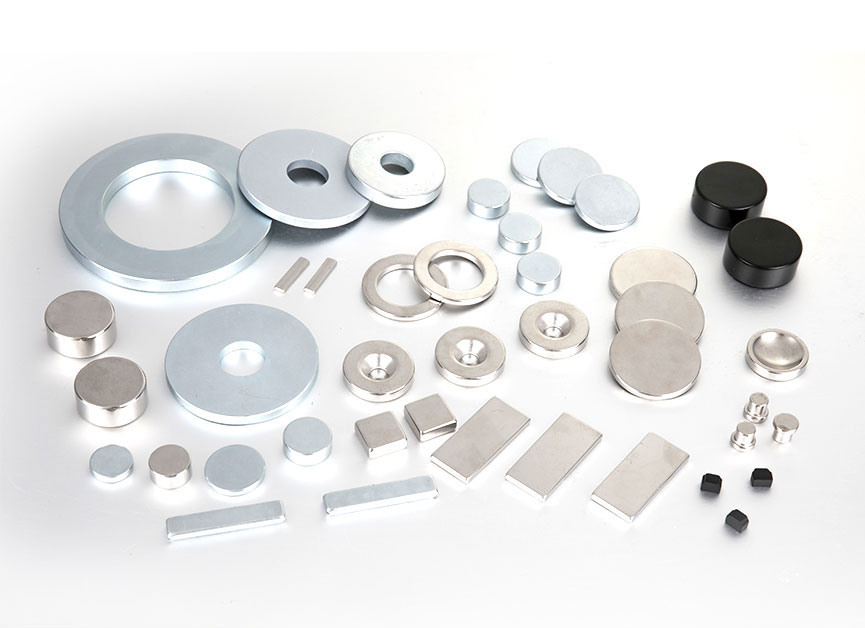

Clique para visitar nossos produtos: Ímã NdFeB sinterizado
O tipo, grau e tamanho do ímã em fones de ouvido influencia diretamente a sensibilidade, resposta de frequência, profundidade de graves, velocidade transitória e durabilidade a longo prazo. Este guia explica exatamente como funcionam os ímãs de fone de ouvido, compara todos os principais tipos de ímãs com dados reais de desempenho e responde às perguntas que compradores, engenheiros e entusiastas de áudio fazem com mais frequência.
Como um ímã de fone de ouvido converte eletricidade em som
Toda a saída acústica de um fone de ouvido com driver dinâmico depende da indução eletromagnética – o mesmo princípio que Michael Faraday demonstrou em 1831. Dentro de um driver de fone de ouvido , o processo se desdobra em quatro etapas:
- Criação de campo estático: O permanente ímã de fone de ouvido (normalmente uma estrutura em forma de anel ou pote) estabelece um campo magnético forte e estável no espaço onde fica a bobina de voz. A intensidade do campo em drivers de fones de ouvido normalmente varia de 0,3 a 1,2 Tesla .
- Entrada de sinal: Uma corrente elétrica alternada representando o sinal de áudio flui através da bobina enrolada de cobre ou alumínio posicionada dentro da lacuna magnética.
- Força Eletromagnética: De acordo com a lei da força de Lorentz, a interação entre a bobina condutora de corrente e o campo magnético estático produz uma força mecânica. À medida que a direção da corrente alterna com a forma de onda do áudio, a bobina se move para frente e para trás na mesma frequência – algo entre 20 Hz e 20.000 Hz para som audível.
- Excitação do diafragma: A bobina de voz está ligada a um diafragma leve. À medida que a bobina se move, o diafragma desloca o ar, gerando ondas de pressão que o ouvido percebe como som.
A força e a consistência do ímã de fone de ouvido campo determinar com que eficiência a energia elétrica se transforma em energia acústica. Um campo mais forte e uniforme permite que a bobina de voz responda com maior precisão e velocidade, o que se traduz diretamente em melhor resposta transitória, menor distorção e faixa de frequência estendida.
Quais tipos de ímãs de fone de ouvido são usados e como eles se comparam?
Existem quatro principais tipos de ímãs usados em fones de ouvido , cada um com propriedades magnéticas, perfis de custo e compensações acústicas distintas. O neodímio domina os designs modernos, mas a compreensão de todos os quatro explica por que diferentes níveis de fones de ouvido soam – e custam – de maneira tão diferente.
1. Ímãs de neodímio (NdFeB)
Ímãs de neodímio para fones de ouvido são o padrão da indústria para praticamente todos os fones de ouvido modernos acima do nível básico. Feitos de uma liga de neodímio, ferro e boro, eles oferecem o produto energético mais alto de qualquer material magnético permanente - até 52 MGOe (megagauss-oersteds) para as notas mais fortes (N52). Esta excepcional relação resistência/tamanho permite que os engenheiros construam drivers compactos e leves com lacunas magnéticas poderosas. Um ímã de neodímio que produz o mesmo campo que um ímã de ferrite pesa cerca de 10 vezes menos, permitindo os perfis finos dos fones de ouvido encontrados em monitores intra-auriculares premium e em fones de ouvido.
2. Ímãs de ferrite (cerâmica)
Os ímãs de ferrite dominaram a fabricação de fones de ouvido entre os anos 1960 e 1980. Compostos por óxido de ferro e carbonato de bário ou estrôncio, são baratos e resistentes à corrosão, mas têm um produto energético máximo de apenas 3,5–4,5 MGOe — cerca de 10 a 15 vezes mais fraco que o neodímio para o mesmo volume. Isso requer conjuntos magnéticos maiores e mais pesados para obter uma intensidade de campo comparável, e é por isso que fones de ouvido vintage de tamanho normal com ímãs de ferrite tendem a ser significativamente mais pesados do que os equivalentes modernos. Os ímãs de ferrite ainda são usados em fones de ouvido econômicos e em alguns modelos de estúdio de grande formato, onde o tamanho e o peso do driver são menos críticos.
3. Ímãs de Samário Cobalto (SmCo)
Os ímãs de samário-cobalto ocupam um nicho de desempenho entre o neodímio e a ferrite. Com os produtos energéticos atingindo 26–30 MGOe e excepcional estabilidade térmica de até 300°C (contra 80–150°C do neodímio, dependendo do grau), os ímãs SmCo são usados em monitores profissionais especializados e microfones de medição onde a temperatura operacional varia amplamente. Sua principal desvantagem é o custo – os ímãs de samário-cobalto são significativamente mais caros que o neodímio – o que limita sua adoção a equipamentos de áudio profissionais e de última geração.
4. Ímãs de Alnico (Alumínio-Níquel-Cobalto)
Os ímãs de Alnico são historicamente significativos – eles eram o tipo de ímã dominante em transdutores de áudio antes que a ferrite se tornasse econômica na década de 1960. Com produtos energéticos de 1,5–5 MGOe e uma qualidade tonal quente característica, muitas vezes descrita como suave e musical, os ímãs de alnico continuam sendo uma escolha deliberada em drivers de fones de ouvido boutique e audiófilos hoje. Eles são caros de produzir, suscetíveis à desmagnetização se manuseados de maneira grosseira e oferecem menor intensidade de campo do que o neodímio, mas alguns ouvintes e engenheiros preferem seu caráter sonoro, especialmente nas frequências médias.
| Tipo magnético | Produto de energia máxima | Peso relativo | Temperatura. Estabilidade | Custo relativo | Uso primário |
|---|---|---|---|---|---|
| Neodímio (NdFeB) | Até 52 MGOe | Muito leve | Moderado (80–150°C) | Baixo-Médio | Fones de ouvido mais modernos |
| Ferrita (Cerâmica) | 3,5–4,5 MGOe | Pesado | Bom (250°C) | Muito baixo | Modelos econômicos e vintage |
| Samário Cobalto | 26–30 MGOe | Luz | Excelente (300°C) | Alto | Monitores profissionais, medição |
| Alnico | 1,5–5 MGOe | Médio | Bom (540°C) | Alto | Drivers audiófilos boutique |
Legenda: Comparação lado a lado dos quatro principais tipos de ímãs de fone de ouvido por produto energético, peso, estabilidade de temperatura, custo e aplicação típica em produtos de áudio.
Por que a força do ímã do fone de ouvido afeta diretamente o desempenho do áudio
Um mais forte ímã de fone de ouvido produz um fluxo magnético mais denso no intervalo da bobina de voz, e isso tem efeitos em cascata em todos os parâmetros acústicos mensuráveis.
Sensibilidade e Eficiência
A sensibilidade – medida em dB SPL por miliwatt (dB/mW) – expressa o quão alto um fone de ouvido toca para uma determinada quantidade de potência. Um fluxo magnético mais alto aumenta diretamente a constante de força (produto BL) do driver, o que aumenta a sensibilidade. Um driver de neodímio bem projetado com um ímã N48 ou N50 de alta qualidade pode alcançar 110–120dB/mW , o que significa que pode produzir um volume excelente a partir de um smartphone com um estágio de saída relativamente fraco. Equivalentes equipados com ferrite de gerações anteriores geralmente mediam 90–100 dB/mW, exigindo amplificação dedicada para atingir os mesmos níveis de audição.
Extensão e controle de graves
Forte ímã de fone de ouvidos dão à bobina de voz uma força de restauração mais poderosa, melhorando o controle sobre as excursões de baixa frequência do diafragma. Isso se traduz em graves mais nítidos e definidos – menos inchaço, decaimento mais rápido e capacidade de reproduzir frequências subgraves (20–60 Hz) sem distorção. Fones de ouvido com sistemas magnéticos mais fracos tendem a exibir excursão excessiva do diafragma em sinais de graves com SPL alto, o que introduz distorção de segundo e terceiro harmônicos mensuráveis acima 1% THD a 100dB SPL. Os designs premium de neodímio mantêm o THD abaixo de 0,1–0,3% em toda a faixa de frequência.
Resposta Transitória e Imagem
A resposta transitória – a rapidez com que um motorista inicia e interrompe o movimento – é crítica para reproduzir o ataque de instrumentos de percussão, o toque de uma corda ou o início agudo de uma consoante falada. Um mais forte ímã em um fone de ouvido fornece força mais instantânea à bobina de voz, acelerando o diafragma mais rapidamente e parando-o mais abruptamente. Isso se manifesta em imagens mais nítidas, melhor separação entre instrumentos em uma mixagem e um palco sonoro mais preciso em gravações acústicas. Os audiófilos costumam descrever essa qualidade como “velocidade” ou “resolução”.
Correspondência de impedância e amplificador
O fator BL (densidade de fluxo vezes comprimento da bobina) de um driver de fone de ouvido – determinado diretamente pela força do ímã – influencia o EMF traseiro que o driver gera. Valores mais altos de BL produzem back-EMF mais fortes, o que afeta como o fone de ouvido interage com a impedância de saída de seu amplificador. É por isso que fones de ouvido de alta impedância e BL alto (por exemplo, modelos de 16 a 32 ohms com fortes ímãs de neodímio) podem soar visivelmente diferentes dependendo da impedância de saída do amplificador, um fenômeno chamado "interação do fator de amortecimento" que está bem documentado na engenharia de transdutores elétricos.
O que é um driver de fone de ouvido de ímã duplo e por que ele é melhor?
Os drivers de fone de ouvido de ímã duplo (ou ímã duplo) usam dois ímãs dispostos para empurrar o fluxo magnético através da abertura da bobina de voz de ambos os lados simultaneamente, dobrando efetivamente a intensidade do campo utilizável sem dobrar o diâmetro do driver. Essa arquitetura é cada vez mais comum em monitores intra-auriculares premium e fones de ouvido portáteis de alta sensibilidade. Os benefícios acústicos são significativos:
- Maior sensibilidade do mesmo diâmetro de driver - normalmente um ganho de 3–6 dB/mW versus equivalentes de ímã único do mesmo tamanho.
- Melhor linearidade em toda a faixa de excursão da bobina de voz, reduzindo a distorção em altos níveis de SPL porque o campo magnético é mais simétrico ao longo do percurso da bobina.
- Amortecimento melhorado da frequência de ressonância do diafragma, resultando em uma reprodução de graves mais plana e controlada.
- Menor distorção na excursão de pico — os drivers de ímã único experimentam enfraquecimento de campo à medida que a bobina de voz se afasta de sua posição de repouso; projetos de ímã duplo mantêm um fluxo mais consistente em toda a faixa de excursão.
A compensação é o aumento da complexidade e do custo de fabricação. Um conjunto de driver de ímã duplo requer alinhamento preciso de ambos os ímãs em relação à folga da bobina móvel – uma tolerância medida em décimos de milímetro – o que adiciona etapas de processo e demandas de controle de qualidade na produção.
Como a tecnologia magnética de fone de ouvido difere entre os tipos de driver
Nem todos os fones de ouvido usam a mesma arquitetura de driver, e a função do ímã muda significativamente dependendo da tecnologia do transdutor.
| Tipo de driver | Papel magnético | Ímã típico usado | Característica Acústica Principal | Aplicação Comum |
|---|---|---|---|---|
| Dinâmico (bobina móvel) | Cria campo de lacuna para bobina de voz | Neodímio (N35–N52) | Forte bass, high sensitivity | Consumidor, esporte, IEM |
| Magnético Planar | Cria um campo bilateral ao redor da membrana | Matrizes de neodímio | Distorção ultrabaixa, resposta plana | Costas abertas audiófilas |
| Armadura Balanceada | Envolve palheta de armadura (sem lacuna) | Neodímio pequeno ou SmCo | Alto detail, compact size | IEM profissional, aparelhos auditivos |
| Eletrostático | Nenhum ímã permanente usado | Nenhum (viés eletrostático) | Resolução extrema, frágil | Monitoramento de referência |
Legenda: Comparação de tipos de drivers de fone de ouvido mostrando como a função do ímã, o material e a contribuição acústica diferem em designs dinâmicos, magnéticos planares, de armadura balanceada e eletrostáticos.
Matrizes de fones de ouvido magnéticos planares
Os fones de ouvido magnéticos planares não usam um único ímã e bobina de voz. Em vez disso, eles incorporam um padrão de traço condutor plano em uma membrana ultrafina (normalmente 1–3 mícrons de espessura ) e posicione duas matrizes de barras ou hastes magnéticas de neodímio em cada lado da membrana. Quando a corrente flui através do condutor impresso, toda a superfície da membrana é conduzida uniformemente. Como cada parte do diafragma se move simultaneamente - em vez de uma bobina acionando um cone a partir de sua borda - os designs magnéticos planares produzem inerentemente menor distorção e resposta mais linear, especialmente nos médios e agudos. A compensação é menor sensibilidade (normalmente 85–96dB/mW ) e a necessidade de uma amplificação mais potente.
Por que o grau de neodímio é importante: N35 vs N42 vs N52 em drivers de fone de ouvido
Nem todo neodímio ímã de fone de ouvidos são iguais. O número da classe (N35, N38, N42, N48, N50, N52) especifica diretamente o produto energético máximo do material magnético. Números mais altos significam um campo magnético mais denso e poderoso do mesmo volume físico de material magnético.
| Nota | Produto Energético (MGOe) | Densidade de Fluxo Residual (T) | Custo relativo vs N35 | Uso típico em fones de ouvido |
|---|---|---|---|---|
| N35 | 33–36 | 1,17–1,22 | Linha de base | Consumidor de nível básico |
| N42 | 40–43 | 1,28–1,32 | 15–20% | Consumidor de médio porte, sem fio |
| N48 | 46–49 | 1,37–1,40 | 35–50% | IEM Premium, audiófilo over-ear |
| N52 | 50–53 | 1,42–1,47 | 70–90% | IEM carro-chefe, monitores de referência |
Legenda: Comparação de graus de ímã de neodímio mostrando produto energético, densidade de fluxo residual, custo relativo do material e aplicação típica de fone de ouvido para graus N35 a N52.
O ganho de desempenho do N35 para o N52 é aproximadamente 45% em produto energético . Em um driver de fone de ouvido, isso se traduz em um campo mensuravelmente mais forte no espaço da bobina de voz, produzindo maior sensibilidade e controle aprimorado com a mesma geometria do driver. No entanto, o neodímio de qualidade superior é mais frágil, mais difícil de usinar com tolerâncias restritas e significativamente mais caro – razão pela qual o N52 é reservado para produtos emblemáticos onde o custo por unidade é menos restritivo.
Perguntas frequentes sobre ímãs de fone de ouvido
P: O ímã dentro dos meus fones de ouvido pode desmagnetizar com o tempo?
Sob condições normais de uso, um produto de alta qualidade ímã de fone de ouvido de neodímio não será desmagnetizado durante a vida útil do produto. Os ímãs de neodímio perdem menos que 1% de sua densidade de fluxo por século à temperatura ambiente na ausência de campos magnéticos opostos ou calor extremo. As ameaças práticas aos ímãs dos fones de ouvido incluem a exposição a temperaturas acima de 80°C (para classes padrão), fortes campos magnéticos externos opostos e choques físicos que quebram o frágil material sinterizado. Tudo isso é improvável no uso normal de fones de ouvido.
P: Os ímãs dos fones de ouvido afetam marca-passos ou implantes médicos?
Esta é uma preocupação legítima. Os drivers de fone de ouvido contêm pequenos, mas reais ímãs permanentes com campos superficiais que podem atingir 50–200 mT de perto. O FDA recomenda que usuários de marca-passos e desfibriladores cardíacos implantados (CDI) mantenham os dispositivos magnéticos a pelo menos 15 cm (6 polegadas) de seu implante. Usar fones de ouvido nas orelhas posiciona os drivers próximos ao peito apenas quando os fones de ouvido são apoiados ali – a posição típica de uso coloca os drivers adjacentes às orelhas, bem longe dos implantes torácicos. No entanto, os usuários com implantes devem consultar seu cardiologista antes de comprar fones de ouvido com conjuntos magnéticos particularmente grandes ou potentes.
P: Por que os fones de ouvido sem fio (Bluetooth) ainda precisam de ímãs fortes?
A transmissão sem fio controla o caminho do sinal, mas o transdutor que converte energia elétrica em som ainda requer um driver magnético. O ímã de fone de ouvido O sistema em um fone de ouvido Bluetooth é funcionalmente idêntico ao de um modelo com fio - o sinal de áudio simplesmente chega por meio de um estágio de conversão digital para analógico embutido no fone de ouvido, em vez de por meio de um cabo. Na verdade, como os fones de ouvido Bluetooth visam a portabilidade e devem produzir volume adequado com energia limitada da bateria, seus drivers costumam usar ímãs de neodímio especialmente de alta qualidade para maximizar a sensibilidade e minimizar a energia extraída do amplificador interno.
P: Posso reciclar fones de ouvido por causa do ímã interno?
Sim, e o ímã de neodímio é na verdade um dos componentes mais valiosos em um fone de ouvido descartado do ponto de vista dos materiais. O neodímio é classificado como um mineral crítico pela UE e pelo Departamento de Energia dos EUA. Aproximadamente 90% do processamento mundial de terras raras atualmente ocorre num único país, criando um risco na cadeia de abastecimento que está a impulsionar o investimento na mineração urbana – recuperando o neodímio dos produtos eletrónicos de consumo. Instalações adequadas de reciclagem de lixo eletrônico podem extrair e refinar novamente o material magnético para reutilização em novos produtos.
P: Um ímã maior sempre significa um som melhor?
Não necessariamente. Um ímã maior aumenta o fluxo total, mas o que importa acusticamente é o densidade de fluxo na lacuna da bobina de voz - um produto da geometria do ímã, do design da peça polar e das dimensões da lacuna, não apenas do volume do ímã. Um ímã menor e bem projetado de neodímio de alta qualidade (N50) em uma estrutura de motor otimizada pode superar um ímã maior e de qualidade inferior em um invólucro mal projetado. A engenharia de drivers é uma disciplina de nível de sistema; o grau e o tamanho do ímã são duas entradas entre muitas, junto com o enrolamento da bobina de voz, material do diafragma, conformidade da suspensão e acústica do gabinete.
P: O que significa "fones de ouvido magnéticos N52" nas especificações de um produto?
Quando um fabricante especifica Fones de ouvido magnéticos N52 , eles estão comunicando que o driver usa o material magnético de neodímio sinterizado de maior qualidade disponível comercialmente. N52 refere-se ao produto energético máximo de aproximadamente 52 MGOe, representando o pico atual do desempenho padrão do ímã de neodímio. Esta especificação é um sinal significativo de qualidade do driver, mas deve ser considerada junto com outras especificações – sensibilidade (dB/mW), impedância (ohms), resposta de frequência e THD – para avaliar completamente como o fone de ouvido realmente soará em uso.
Por que compreender os ímãs dos fones de ouvido torna você um comprador melhor
O ímã de fone de ouvido não é uma especificação de marketing a ser descartada juntamente com notas técnicas obscuras. É o motor físico de todos os fones de ouvido magnéticos dinâmicos e planares, e suas propriedades estabelecem limites rígidos de sensibilidade, distorção, desempenho transitório e durabilidade que nenhuma quantidade de processamento de sinal pode compensar totalmente.
Quando você entende que um driver N52 de neodímio em uma caixa bem projetada produz um transdutor fundamentalmente mais capaz do que um equivalente equipado com ferrite, você está mais bem equipado para interpretar a diferença de componentes no preço dos fones de ouvido. A passagem de um modelo básico de US$ 30 para um fone de ouvido intermediário de US$ 150 raramente é explicada apenas pela marca – quase sempre está ligada ao grau do ímã no driver do fone de ouvido , a qualidade do enrolamento da bobina de voz e a precisão da montagem do motor.
Da mesma forma, compreender a diferença entre drivers dinâmicos - com suas estruturas de ímã único ou duplo - e matrizes magnéticas planares ajuda a explicar por que fones de ouvido abertos para audiófilos com drivers planares têm preços premium e exigem amplificadores de fone de ouvido. A arquitetura do conjunto magnético não é uma inflação de custos; é uma topologia de transdutor genuinamente diferente com propriedades acústicas distintas.
À medida que a ciência dos materiais avança e as cadeias de fornecimento de terras raras se diversificam, a próxima geração ímã de fone de ouvido A tecnologia – incluindo compósitos de neodímio colados, classes avançadas prensadas a quente com maior estabilidade de temperatura e potencialmente novos materiais magnéticos livres de terras raras – continuará a ampliar os limites do que fones de ouvido portáteis e audiófilos podem alcançar acusticamente. O ímã não é um problema resolvido; continua sendo uma das áreas mais ativas de melhoria no design de transdutores de áudio profissionais e de consumo.
