O que os ímãs dos alto-falantes fazem? Um guia completo para tipos, desempenho e seleção

Os ímãs dos alto-falantes são os principais componentes de conversão de energia que transformam sinais elétricos em ondas sonoras físicas. Sem um ímã, o driver do alto-falante não consegue mover o ar e nenhum som é produzido. O tipo, tamanho e material do ímã determinam diretamente a eficiência, a resposta de frequência, os níveis de distorção e a estabilidade térmica do alto-falante. Quer você seja um engenheiro de áudio especificando drivers para um gabinete de alto-falante profissional, um consumidor avaliando fones de ouvido ou um designer de produto selecionando componentes para um dispositivo Bluetooth portátil, compreender os ímãs dos alto-falantes é fundamental para alcançar o desempenho acústico que você precisa.

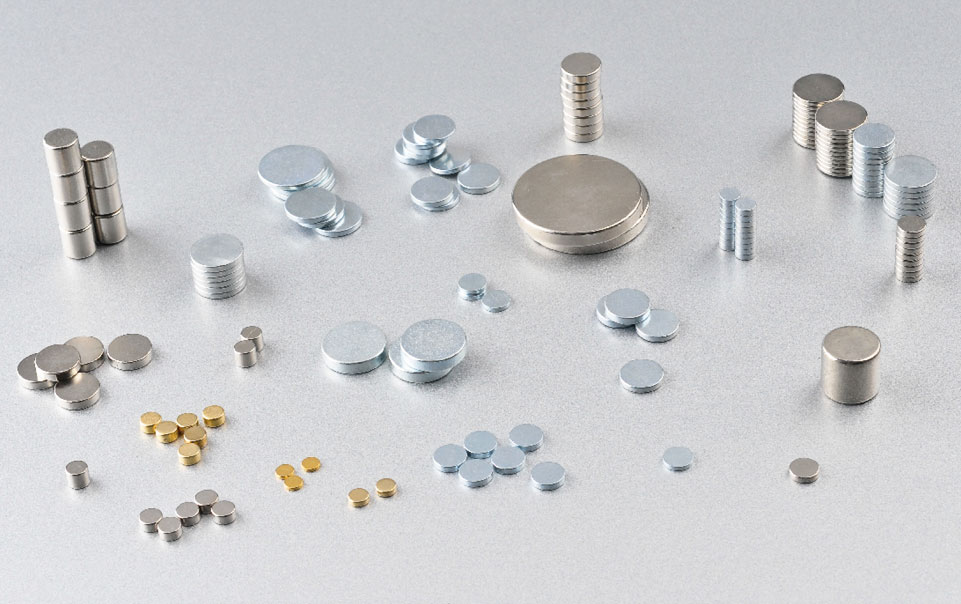

Clique para visitar nossos produtos: Ímã NdFeB sinterizado

1. Como funcionam os ímãs dos alto-falantes

Os ímãs dos alto-falantes funcionam criando um campo magnético estático no qual uma bobina de voz que transporta uma corrente alternada de áudio gera uma força flutuante, acionando o cone ou diafragma para reproduzir o som. Este princípio operacional – conhecido como princípio eletrodinâmico ou de bobina móvel – foi comercializado pela primeira vez em 1925 e continua sendo a tecnologia de alto-falante dominante até hoje.

A sequência fundamental de eventos em todo alto-falante dinâmico é:

• Um amplificador de áudio fornece um sinal elétrico alternado para a bobina de voz, uma bobina cilíndrica de fio enrolada em um molde.
• A bobina de voz fica dentro de uma lacuna estreita no circuito magnético, posicionada com precisão na região de maior densidade de fluxo magnético (medida em Tesla ou Gauss).
• De acordo com a regra da mão esquerda de Fleming, a interação entre a corrente na bobina e o campo magnético produz uma força ao longo do eixo do alto-falante – a força de Lorentz.
• À medida que o sinal de áudio alterna em polaridade e amplitude, a bobina e o cone anexado movem-se para frente e para trás, comprimindo e rarefando o ar circundante para produzir ondas de pressão sonora.

A função do ímã permanente é manter um campo forte, estável e uniforme na lacuna da bobina de voz. Um campo mais forte significa mais força por unidade de corrente, o que se traduz diretamente em maior sensibilidade (medida em dB SPL por 1 watt a 1 metro). Um típico sistema magnético de alto-falante de neodímio de alta qualidade atinge uma densidade de fluxo de lacuna de 1,2 a 2,0 Tesla , em comparação com 0,8–1,2 Tesla para um sistema de ferrite convencional de tamanho físico semelhante.

2. Que tipos de ímãs de alto-falante estão disponíveis?

Existem quatro materiais magnéticos primários para alto-falantes em uso comercial: ferrita (cerâmica), neodímio (NdFeB), alnico e samário cobalto (SmCo). Cada um possui propriedades magnéticas, térmicas e econômicas distintas que os tornam adequados para diferentes designs de alto-falantes e segmentos de mercado.

2.1 Ímãs de alto-falante de ferrite (cerâmica)

Os ímãs de ferrite são o tipo de ímã de alto-falante mais utilizado em todo o mundo, representando cerca de 60–65% de todos os drivers de alto-falante produzidos por volume. Feitos de ferrita de estrôncio ou bário, esses ímãs são frágeis, pesados ​​e produzem densidade de fluxo moderada (remanência de 0,35–0,43 Tesla), mas seu custo extremamente baixo – normalmente menos de um quinto do preço de ímãs de neodímio equivalentes – os torna a escolha padrão para alto-falantes de áudio doméstico, automotivo e de eletrônicos de consumo, onde o peso não é uma restrição crítica.

• Remanência (Br): 0,35–0,43 T
• Coercividade (Hcj): 150–280 kA/m
• Temperatura máxima de operação: 250ºC
• Índice de custo relativo: 1x (linha de base)
• Resistência à corrosão: Excelente (sem necessidade de revestimento)

2.2 Ímãs de alto-falante de neodímio (NdFeB)

Os ímãs de alto-falante de neodímio oferecem a mais alta densidade de energia de qualquer material magnético permanente, permitindo designs de alto-falante dramaticamente menores e mais leves com saída acústica equivalente ou superior. Um ímã NdFeB pode produzir o mesmo fluxo de folga da bobina de voz que um ímã de ferrite com aproximadamente um quinto do peso e um terço do volume. Essa propriedade tornou o neodímio a escolha dominante para drivers de áudio profissionais, fones de ouvido, alto-falantes portáteis e qualquer aplicação onde o peso ou o tamanho sejam limitados.

• Remanência (Br): 1,0–1,45 T (dependendo do grau)
• Coercividade (Hcj): 875–2.400 kA/m
• Temperatura máxima de operação: 80–200 °C (dependendo do grau; padrão N35 a N52 e graus de alta temperatura SH, UH, EH, AH)
• Índice de custo relativo: ferrite 5–10x
• Resistência à corrosão: Fraca sem revestimento; normalmente Ni-Cu-Ni ou revestido com epóxi

Uma limitação crítica dos ímãs de alto-falante de neodímio é a sensibilidade à temperatura: sua coercividade cai significativamente acima de 80 °C e a operação sustentada de alta potência pode causar desmagnetização irreversível em graus padrão. Os graus de neodímio para alta temperatura (SH, UH, EH) incorporam adições de disprósio ou térbio para estender a estabilidade térmica até 150–200 °C, mas com custo adicional.

2.3 Ímãs de alto-falante de Alnico

Os ímãs de alto-falante de alnico (alumínio-níquel-cobalto) são apreciados na comunidade de áudio por seu caráter sonoro distinto, especialmente em alto-falantes de guitarra e drivers de alta fidelidade vintage, embora tenham sido amplamente substituídos por ferrite e neodímio na produção moderna. Os ímãs de Alnico têm uma coercividade relativamente baixa, o que significa que podem ser parcialmente desmagnetizados por fortes campos externos ou pelo próprio campo da bobina de voz do alto-falante durante operação de alta potência – um fenômeno conhecido como “modulação de fluxo”. Muitos audiófilos argumentam que esta característica contribui para uma qualidade de som quente e comprimida que é musicalmente agradável, particularmente em aplicações de amplificadores de guitarra.

• Remanência (Br): 0,7–1,35 T
• Coercividade (Hcj): 50–160 kA/m (muito baixa)
• Temperatura máxima de operação: 450–540°C
• Índice de custo relativo: ferrita 3–6x
• Resistência à corrosão: Excelente

2.4 Ímãs de alto-falante Samário Cobalto (SmCo)

Os ímãs de alto-falante de samário-cobalto oferecem a melhor combinação de alta energia magnética, estabilidade de temperatura e resistência à corrosão de qualquer tipo de ímã, mas com um custo premium que restringe seu uso a aplicações especializadas de áudio profissional e militar. Os ímãs SmCo mantêm suas propriedades magnéticas até 300–350°C e são intrinsecamente resistentes à corrosão sem revestimentos de superfície, tornando-os a escolha para alto-falantes usados ​​em ambientes extremos, como sistemas acústicos marítimos, drivers de intercomunicação aeroespacial e monitores profissionais de alta potência operando em condições de palco quente.

• Remanência (Br): 0,85–1,15 T
• Coercividade (Hcj): 1.200–3.200 kA/m
• Temperatura máxima de operação: 300–350 °C
• Índice de custo relativo: ferrite 15–25x
• Resistência à corrosão: Excelente (sem necessidade de revestimento)

3. Qual material magnético do alto-falante tem melhor desempenho?

Nenhum material magnético de alto-falante é universalmente melhor – a liderança em desempenho depende dos critérios específicos priorizados. O neodímio lidera em densidade energética e eficiência de peso; a ferrite lidera em termos de custo e confiabilidade térmica; alnico lidera o personagem sonoro vintage; samário cobalto lidera em durabilidade em ambientes extremos. A tabela abaixo fornece uma comparação lado a lado de todos os quatro materiais nos parâmetros mais relevantes para o design dos alto-falantes.

Tabela 1: Comparação lado a lado dos quatro principais materiais magnéticos de alto-falante em termos de densidade de energia, desempenho térmico, resistência à corrosão, custo e aplicação típica de áudio.

4. Por que o tamanho e a força do ímã são importantes para a qualidade do áudio

Um ímã de alto-falante mais forte aumenta diretamente a sensibilidade, reduz a distorção em alta potência e melhora o controle de transientes de graves - todas melhorias mensuráveis e audíveis no desempenho do alto-falante. A relação entre o desempenho do ímã e a saída acústica é governada pelo produto Bl (o produto da densidade do fluxo magnético B em Tesla e o comprimento do fio da bobina de voz l no campo magnético, em metros). Um Bl mais alto significa mais força por ampere, o que se traduz em:

• Maior sensibilidade: Um alto-falante com Bl = 12 T·m produzirá aproximadamente 3 dB a mais de saída do que um com Bl = 6 T·m com a mesma potência de entrada, todas as outras coisas iguais. Em termos práticos, 3 dB significa o mesmo volume percebido com metade da potência do amplificador.
• Distorção harmônica inferior: Um ímã mais forte mantém a bobina de voz controlada com mais firmeza dentro da porção linear de seu percurso, reduzindo a excursão não linear que gera distorção harmônica. Os woofers profissionais que visam THD abaixo de 0,5% na potência nominal normalmente exigem valores Bl de 15–22 T·m.
• Melhor resposta transitória: O amortecimento eletromagnético do ímã (medido pelo fator Q, especificamente Qes) controla a rapidez com que o cone para de se mover após um impulso transitório. Bl mais alto reduz Qes, o que fortalece os graves e melhora a reprodução de sons percussivos e de ataque rápido.
• Manuseio de energia aprimorado: Um campo magnético mais forte permite que mais corrente flua através da bobina de voz antes que ocorra a saturação do fluxo, aumentando os limites de potência térmica e mecânica do alto-falante.

4.1 O Circuito Magnético e o Projeto de Gap

O ímã por si só não determina a densidade do fluxo do gap – o projeto de todo o circuito magnético (placa polar, placa superior e geometria do gap) é igualmente importante. Os fabricantes de alto-falantes usam software de simulação magnética de análise de elementos finitos (FEA) para otimizar a geometria do circuito, garantindo que o fluxo máximo seja canalizado para o vão da bobina de voz com vazamento mínimo nas estruturas vizinhas. Um circuito magnético de ferrite bem projetado pode superar um sistema de neodímio mal projetado, sublinhando a importância do projeto total do sistema em vez da seleção apenas do material magnético.

Peças polares ventiladas (um orifício central através da peça polar e do ímã) são usadas em drivers modernos de alta potência para reduzir a compressão do ar atrás da bobina de voz e diminuir a resistência térmica do conjunto magnético. Este recurso de design, combinado com anéis de curto-circuito de cobre (anéis de Faraday) posicionados no intervalo, reduz ainda mais a não linearidade da indutância e a distorção de intermodulação nas frequências médias superiores e agudas.

5. Como os ímãs de alto-falante são usados em diferentes aplicações

A seleção do ímã do alto-falante varia significativamente de acordo com a categoria de aplicação, impulsionada pelas diferentes prioridades de peso, custo, potência e condições ambientais em cada segmento de mercado.

5.1 Alto-falantes de áudio domésticos para consumidores

Os ímãs de ferrite dominam os woofers de áudio domésticos, drivers de médio porte e a maioria dos designs de alto-falantes de estante e de chão. Um woofer de áudio doméstico típico de 6,5 polegadas (165 mm) usa um ímã de ferrite pesando 450–800 gramas. O peso do ímã não é uma preocupação em um gabinete de piso estacionário, e a vantagem de custo da ferrita é significativa em volumes de produção de centenas de milhares de unidades por ano.

5.2 Alto-falantes profissionais e de monitor de estúdio

Monitores de estúdio profissionais e drivers de sistema PA usam cada vez mais ímãs de alto-falante de neodímio, especialmente em tweeters e drivers de compressão de médio porte de alta potência. Um woofer profissional de 15 polegadas equipado com neodímio pode pesar apenas 6 kg, em comparação com 11–13 kg de um modelo de ferrite equivalente – uma redução de peso que é extremamente importante para engenheiros de turismo que carregam caminhões de equipamentos e montam conjuntos de linhas.

5.3 Fones de ouvido e monitores intra-auriculares

Praticamente todos os drivers de fone de ouvido dinâmicos modernos usam ímãs de alto-falante de neodímio. A geometria miniaturizada do espaço da bobina de voz em um driver de fone de ouvido de 40 mm requer a maior densidade de fluxo possível para atingir a sensibilidade adequada (normalmente 95–110 dB SPL/mW). O ímã total de neodímio usado em um driver de fone de ouvido premium pesa apenas 2–5 gramas, mas gera uma densidade de fluxo de lacuna de 1,5 T ou superior.

Os transdutores de armadura balanceada – usados ​​em monitores intra-auriculares e aparelhos auditivos – também contam com ímãs de neodímio de precisão, mas em uma geometria operacional fundamentalmente diferente, onde a armadura flexiona dentro do campo magnético, em vez de uma bobina que se traduz linearmente.

5.4 Alto-falantes automotivos

Historicamente, os alto-falantes automotivos usavam ímãs de ferrite quase exclusivamente, mas a transição para veículos elétricos aumentou a adoção de ímãs de neodímio em sistemas de áudio OEM premium. A redução de peso é um contribuidor mensurável para a autonomia dos veículos elétricos, e a substituição dos alto-falantes das portas de ferrite por equivalentes de neodímio em um sistema veicular completo com 12 alto-falantes pode reduzir o peso total do sistema de áudio em 3–5 kg – uma contribuição pequena, mas quantificável para a eficiência.

5.5 Alto-falantes portáteis e sem fio

Alto-falantes Bluetooth portáteis e barras de som contam uniformemente com ímãs de alto-falante de neodímio. O desafio acústico nesses dispositivos é alcançar uma extensão significativa de graves e saída de drivers com diâmetros de 40 a 90 mm em um volume de gabinete medido em dezenas de centímetros cúbicos. Somente a excepcional densidade de energia do neodímio torna possível alcançar os produtos Bl necessários para a sensibilidade utilizável em tais formatos físicos restritos.

5.6 Alto-falantes amplificadores de guitarra

Os alto-falantes de guitarra representam uma das poucas aplicações restantes de alto volume onde os ímãs de alto-falante de alnico retêm uma participação de mercado significativa ao lado da ferrite. Os alto-falantes de guitarra equipados com Alnico estão associados a um comportamento de curvatura e compressão em altos níveis de drive que muitos guitarristas descrevem como "responsivos ao toque" - o ímã desmagnetiza parcialmente sob alta corrente da bobina de voz, reduzindo o fluxo e criando uma compressão dinâmica natural que muitos consideram musicalmente expressiva. Os alto-falantes de ferrite para guitarra, por outro lado, tendem a permanecer dinamicamente mais consistentes e eficientes.

Tabela 2: Seleção do tipo de ímã de alto-falante por categoria de aplicação, mostrando o material magnético dominante, a justificativa de seleção primária e a faixa típica de tamanho de driver para cada segmento de mercado.

6. Como selecionar o ímã de alto-falante certo para o seu projeto

A seleção do ímã de alto-falante ideal requer uma avaliação sistemática de cinco parâmetros de projeto: produto Bl alvo, faixa de temperatura operacional, envelope físico, ambiente regulatório e orçamento.

Passo 1 — Definir o Produto Bl Alvo

Use a modelagem de parâmetros Thiele-Small para estabelecer o Bl mínimo necessário para suas metas de sensibilidade, manipulação de potência e resposta de frequência. Os falantes de nível básico normalmente têm como alvo Bl de 6–9 T·m; os motoristas profissionais visam 12–22 T·m. A simulação do circuito magnético deve então determinar a geometria do ímã necessária para atingir este Bl dentro do envelope físico disponível.

Passo 2 — Confirme o Orçamento Térmico

A temperatura operacional da bobina de voz em um driver de alta potência pode exceder 200 °C durante o uso prolongado. Os graus padrão de neodímio (N35–N52) sofrerão desmagnetização irreversível acima de 80 °C; sempre especifique graus de alta temperatura (SH mínimo para motoristas profissionais, UH ou EH para subwoofers de alta potência). A ferrita e o alnico têm estabilidade térmica inerentemente mais alta e são escolhas mais seguras quando o projeto térmico do driver não pode ser validado com rigor.

Passo 3 — Avalie o Envelope Físico

Se o diâmetro externo ou a profundidade total do alto-falante forem limitados – como em painéis de portas automotivas, dispositivos portáteis ou barras de som finas – o neodímio é a única opção prática. Ímãs de ferrite que ocupam o mesmo volume físico que um equivalente de neodímio fornecerão aproximadamente um oitavo da energia magnética, tornando inatingível a sensibilidade adequada.

Etapa 4 — Considere a cadeia de suprimentos e os riscos regulatórios

O neodímio é um elemento de terra rara e aproximadamente 60-70% da produção global de neodímio provém de um único país, criando um risco de concentração na cadeia de abastecimento. Os fabricantes de alto volume que adquirem ímãs de alto-falante de neodímio devem manter a qualificação de vários fornecedores e monitorar os desenvolvimentos da política comercial. Os ímãs de ferrite têm uma base de fornecimento globalmente diversificada e um risco geopolítico significativamente menor.

Passo 5 — Protótipo e Medida

Uma vez selecionada a especificação do ímã, os drivers do protótipo devem ser medidos em relação ao conjunto completo de parâmetros Thiele-Small usando um vibrômetro Doppler a laser ou um analisador de impedância. Os principais parâmetros medidos para validação incluem Bl, Qes, Qts, frequência de ressonância (Fs) e indutância da bobina de voz (Le) em vários níveis de acionamento, confirmando a linearidade em toda a faixa operacional pretendida.

7. FAQ: Perguntas comuns sobre ímãs de alto-falante

Conclusão: Escolher o ímã de alto-falante certo é uma decisão de engenharia

Os ímãs dos alto-falantes não são produtos intercambiáveis – a escolha do tipo de ímã, grau e geometria do circuito é uma decisão central de engenharia que define diretamente o que um alto-falante pode ou não fazer. A ferrita continua sendo a escolha racional para aplicações estacionárias sensíveis ao custo, onde o peso não é uma restrição. O neodímio é essencial sempre que os requisitos de tamanho, peso ou sensibilidade máxima excedem o que a ferrite pode oferecer. Alnico atende a um nicho específico e valioso em amplificação de instrumentos. O cobalto samário atende aos exigentes requisitos térmicos e de corrosão de aplicações profissionais especializadas e de defesa.

O mercado global de ímãs para alto-falantes reflete essa diversidade: a demanda por ímãs de neodímio para aplicações de áudio foi estimada em aproximadamente 18.000 toneladas por ano em 2024 e está crescendo cerca de 6% ao ano, impulsionado pela expansão do áudio sem fio, veículos elétricos e som profissional ao vivo. A produção de ímãs de alto-falante de ferrite permanece muito maior em volume unitário, mas está crescendo mais lentamente à medida que o neodímio penetra em segmentos de mercado adicionais.

Para engenheiros e especificadores, a conclusão prática é consistente: comece com seus requisitos acústicos e físicos, use simulação de circuito magnético para derivar a meta de densidade de fluxo de lacuna e selecione o material magnético que atenda a essa meta dentro de seu envelope de custo, temperatura e peso. O melhor ímã de alto-falante não é o mais forte nem o mais caro – é aquele que combina corretamente com o design total do sistema.
