O que bloqueia campos magnéticos? Um guia completo para blindagem magnética

Materiais ferromagnéticos – como mu-metal, ferro macio e aço elétrico – são os materiais mais eficazes que bloqueiam os campos magnéticos. Esses materiais funcionam redirecionando o fluxo magnético através de si mesmos, em vez de permitir que ele passe para uma área protegida. Este artigo explica exatamente como funciona a blindagem magnética, quais materiais apresentam melhor desempenho, quando diferentes abordagens são necessárias e responde às perguntas mais comuns que as pessoas têm sobre o bloqueio de campos magnéticos.

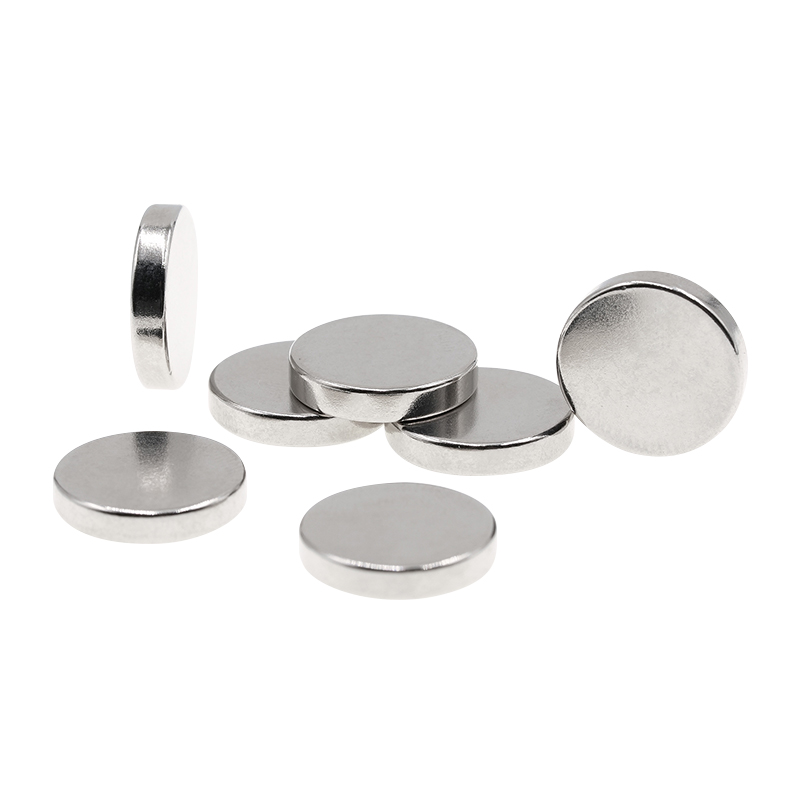

Clique para visitar nossos produtos: Ímã NdFeB sinterizado

Como funciona a blindagem magnética

Os campos magnéticos não podem simplesmente ser “bloqueados” da mesma forma que a luz é bloqueada por uma superfície opaca. Em vez disso, a blindagem magnética funciona fornecendo um caminho de baixa resistência – conhecido como caminho de baixa relutância magnética — que desvia as linhas de campo da região protegida. O material da blindagem absorve e redireciona o fluxo, reduzindo a intensidade do campo dentro ou atrás da blindagem.

Um eficácia de um material de blindagem é medida pela sua permeabilidade magnética — a facilidade com que o material permite que as linhas do campo magnético passem através dele. Quanto maior a permeabilidade, mais eficientemente ela atrai e canaliza o fluxo magnético e, portanto, melhor protege.

Dois tipos fundamentalmente diferentes de campos magnéticos requerem estratégias de blindagem diferentes:

• Campos magnéticos estáticos (DC) — produzido por ímãs permanentes e pelo campo geomagnético da Terra. Melhor blindagem com metais ferromagnéticos de alta permeabilidade.
• Campos eletromagnéticos (EMF) alternados (CA) - produzido por linhas de energia, motores e eletrônicos. Exigir materiais condutores que gerem correntes parasitas para se oporem à mudança do campo.

Materiais que bloqueiam campos magnéticos

1. Mu-Metal (liga de níquel-ferro)

Mu-metal é amplamente considerado como o melhor material para bloquear campos magnéticos estáticos . É uma liga magnética macia composta por aproximadamente 77% de níquel, 15% de ferro e vestígios de cobre e molibdênio. Sua permeabilidade relativa pode exceder 100.000 – o que significa que canaliza o fluxo magnético até 100.000 vezes mais facilmente do que o espaço livre.

Mu-metal é usado em equipamentos eletrônicos sensíveis, máquinas de ressonância magnética, instrumentos científicos e transformadores de áudio. No entanto, é caro e deve ser cuidadosamente recozido (tratado termicamente) após a formação, pois o estresse mecânico reduz sua permeabilidade. Também é relativamente fino e leve, tornando-o prático para incluir componentes sensíveis.

2. Ferro macio e aço com baixo teor de carbono

O ferro macio e o aço com baixo teor de carbono são os materiais de blindagem ferromagnética mais econômicos. Com permeabilidades relativas na faixa de 1.000 a 5.000, eles não se comparam ao mu-metal, mas são muito mais baratos e mecanicamente robustos. Eles são comumente usados ​​em transformadores, carcaças de motores e gabinetes de blindagem industrial.

A espessura da blindagem é importante: o ferro macio mais espesso proporciona uma atenuação mais forte. Invólucros de aço são frequentemente usados ​​como primeira linha de defesa, com revestimento de metal mu adicionado para camadas internas críticas em aplicações de precisão.

3. Aço Elétrico (Aço Silício)

Aço elétrico , também chamado de aço silício, é uma liga de ferro com teor de silício de 1–4,5%. O silício melhora a resistência elétrica (reduzindo as perdas de energia das correntes parasitas) e aumenta a permeabilidade em certas orientações. É o material padrão para núcleos de transformadores e laminações de motores elétricos, onde deve lidar com campos magnéticos alternados de forma eficiente, sem geração excessiva de calor.

4. Alumínio e cobre (para blindagem AC/EMF)

O alumínio e o cobre não são magnéticos, mas são excelentes condutores de eletricidade. Para campos magnéticos alternados e interferência eletromagnética (EMI) , esses metais fornecem proteção por meio da indução de correntes parasitas. Quando um campo magnético alternado entra em um condutor, ele induz correntes circulares que geram um campo magnético oposto, atenuando efetivamente o campo original.

O cobre é mais pesado e mais caro que o alumínio, mas oferece maior condutividade. O alumínio é mais leve e geralmente preferido para grandes gabinetes de blindagem. Nenhum dos materiais é eficaz contra campos magnéticos estáticos.

5. Materiais de ferrite

A ferrita é um composto cerâmico feito de óxido de ferro combinado com outros óxidos metálicos (como manganês, zinco ou níquel). Ferritas têm alta resistência elétrica , o que os torna particularmente eficazes em altas frequências, onde as perdas por correntes parasitas superaqueceriam as blindagens metálicas. Grânulos, núcleos e placas de ferrite são amplamente utilizados em eletrônica para suprimir EMI de alta frequência e interferência de radiofrequência (RFI).

6. Supercondutores

Em temperaturas extremamente baixas, os materiais supercondutores exibem a Efeito Meissner — expelem completamente os campos magnéticos do seu interior, criando uma blindagem magnética perfeita. Isso é usado em pesquisas avançadas de física e aplicações de computação quântica. No entanto, a necessidade de resfriamento criogênico torna os supercondutores impraticáveis ​​para a blindagem diária.

Comparação de materiais de blindagem magnética

A tabela abaixo compara os materiais mais comumente usados para bloquear campos magnéticos de acordo com os principais critérios práticos e de desempenho:

O que NÃO bloqueia campos magnéticos?

Muitas pessoas ficam surpresas ao saber que os materiais comuns oferecem pouca ou nenhuma proteção contra campos magnéticos. Compreender essas limitações é crucial para um projeto de blindagem adequado.

• Plástico e borracha: Esses materiais não condutores são completamente transparentes aos campos magnéticos de todas as frequências.
• Madeira: Nenhuma propriedade de blindagem de qualquer tipo.
• Vidro: Totalmente transparente para campos magnéticos estáticos e alternados.
• Liderar: Apesar de estar associado à proteção contra radiação, o chumbo não possui propriedades especiais de blindagem magnética.
• Aço inoxidável (austenítico): Os graus comuns de aço inoxidável 304 e 316 não são magnéticos devido à sua estrutura cristalina, proporcionando pouca blindagem magnética. Somente os graus ferríticos e martensíticos são magneticamente úteis.
• Concreto e tijolo: Nenhum efeito de blindagem magnética.
• Água: A água é diamagnética, mas apenas em um grau extremamente pequeno – essencialmente sem efeito prático de proteção.

Aplicações comuns de blindagem magnética

Imagens Médicas (MRI)

As máquinas de ressonância magnética geram campos magnéticos extremamente poderosos (1,5T a 7T). Proteger a sala com mu-metal e outros materiais ferromagnéticos evita que o campo interfira com equipamentos eletrônicos próximos e evita que objetos ferromagnéticos externos sejam atraídos para dentro da máquina – o que pode ser fatal.

Eletrônicos de consumo

Smartphones, laptops e equipamentos de áudio incluem camadas internas de blindagem magnética – geralmente feitas de folhas finas de mu-metal ou folhas de ferrite – para evitar que os campos magnéticos de alto-falantes, motores e bobinas de carregamento sem fio interfiram com outros componentes, como sensores ou telas.

Transformadores de potência e equipamentos de distribuição

Os núcleos do transformador feitos de aço elétrico guiam e contêm com eficiência o fluxo magnético alternado, maximizando a eficiência da transferência de energia e minimizando campos parasitas. Invólucros de aço ao redor dos transformadores de distribuição reduzem ainda mais a pegada do campo magnético externo.

Militar e Defesa

As embarcações navais usam sistemas de desmagnetização e blindagem magnética para reduzir sua assinatura magnética, tornando-as mais difíceis de serem detectadas por minas acionadas magneticamente. Os eletrônicos sensíveis de bordo também são protegidos da grande infraestrutura magnética do próprio navio.

Instrumentos de Pesquisa Científica

Microscópios eletrônicos, magnetômetros e componentes de aceleradores de partículas devem ser protegidos dos campos magnéticos ambientais (incluindo o campo da Terra) para funcionarem com precisão. Invólucros mu-metálicos multicamadas podem reduzir o campo interno a quase zero para tais aplicações.

Carregamento sem fio e cartões de pagamento

Folhas finas de ferrite são colocadas atrás de bobinas de carregamento sem fio em telefones e smartwatches para evitar que o campo magnético alternado aqueça os componentes metálicos do dispositivo e para melhorar a eficiência do acoplamento. Os cartões de crédito com tarja magnética incluem finas camadas de proteção semelhantes.

Blindagem Magnética Estática vs. Blindagem EMF: Principais Diferenças

Escolher a abordagem de blindagem correta requer entender se você está lidando com um campo magnético estático ou com um campo eletromagnético variável no tempo. A tabela abaixo resume as principais diferenças:

O conceito de profundidade da pele

Para campos magnéticos AC, o profundidade da pele é um parâmetro crítico de projeto. Ele descreve a profundidade com que um campo eletromagnético alternado penetra em um condutor antes de ser atenuado para 1/e (~37%) de seu valor de superfície. Em frequências mais altas, a profundidade da pele diminui – o que significa que escudos mais finos são eficazes. Em frequências mais baixas (como frequências de linha de energia de 50 a 60 Hz), a profundidade da pele é grande, exigindo materiais mais espessos ou mais condutores para uma blindagem eficaz.

Perguntas frequentes (FAQ)

Conclusão

Compreender o que bloqueia os campos magnéticos requer conhecer o tipo de campo com o qual você está lidando. Para campos magnéticos estáticos, materiais ferromagnéticos com alta permeabilidade – especialmente mu-metal, ferro macio e aço elétrico – são as melhores escolhas. Para campos eletromagnéticos alternados e EMI, materiais condutores como cobre e alumínio, bem como compostos de ferrite, fornecem blindagem eficaz por meio de mecanismos de correntes parasitas.

Nenhum material funciona perfeitamente em todas as situações. As melhores soluções de blindagem magnética são projetadas para o tipo de campo específico, faixa de frequência, intensidade de campo e requisitos geométricos da aplicação. Em aplicações exigentes, múltiplas camadas de diferentes materiais são combinadas para alcançar a atenuação necessária em uma ampla gama de tipos de campos e frequências.

Principais conclusões práticas: use mu-metal para blindagem estática de precisão , aço elétrico para blindagem de transformadores e motores , cobre ou alumínio para gabinetes AC e RF e ferrite para supressão EMI de alta frequência . Evite presumir que materiais comuns como plástico, concreto ou vidro oferecem qualquer proteção - eles não oferecem.
