Ímãs NdFeB sinterizados em anel: um guia prático abrangente

1. Análise de Definição: Definição Central da Composição ao Desempenho

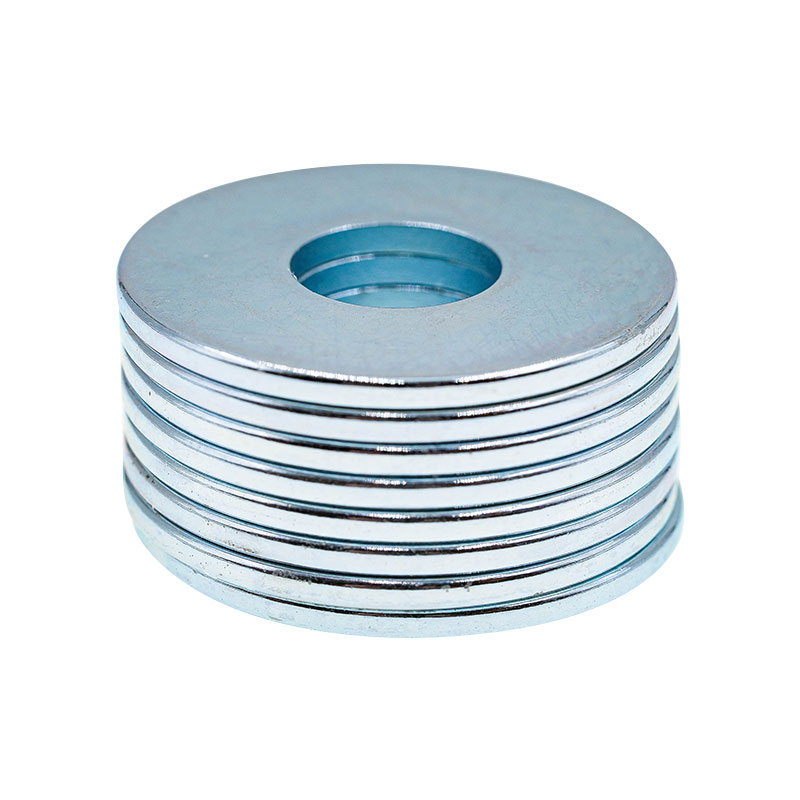

Anel sinterizado NdFeB ímãs são ímãs permanentes anulares compostos de neodímio (Nd), ferro (Fe) e boro (B) como componentes principais, complementados por elementos de terras raras, como disprósio (Dy), térbio (Tb) e nióbio (Nb) para otimizar o desempenho e fabricados através do "processo de sinterização por metalurgia do pó". Suas principais características podem ser definidas a partir de três aspectos:

1.1 Composição e Funções

Papel dos componentes principais: O neodímio (25%-35%) determina o limite superior do produto energético; se o teor de neodímio for inferior a 25%, o produto energético diminuirá em 10% -15%. O ferro (60%-70%) forma a matriz magnética; para cada diminuição de 0,1% na pureza do ferro, a permeabilidade magnética pode cair 2%. O boro (1% -2%) forma o composto Nd₂Fe₁₄B - a estrutura cristalina central que gera forte magnetismo. Conteúdo insuficiente de boro (menos de 1%) levará a uma estrutura cristalina incompleta e atenuação significativa do desempenho magnético.

Funções reguladoras de materiais auxiliares: Para cada aumento de 1% no teor de disprósio (Dy), a temperatura máxima de operação pode ser aumentada em 8-10°C, mas o produto energético diminuirá em 3%-5%, exigindo um equilíbrio entre resistência à temperatura e magnetismo. O conteúdo de nióbio (Nb) é controlado em 0,5%-1%, o que pode refinar o tamanho do grão de 50μm para menos de 30μm, aumentando a resistência à flexão do ímã em 20%-30% e reduzindo a taxa de quebra de processamento.

1.2 Vantagens Estruturais e Adaptabilidade

Em comparação com formatos quadrados, cilíndricos e outros, as principais vantagens da estrutura anular são:

Distribuição uniforme do campo magnético: A estrutura anular fechada pode controlar a taxa de vazamento do fluxo magnético abaixo de 15%, enquanto a taxa de vazamento do fluxo de ímãs quadrados do mesmo tamanho é de aproximadamente 25% -30%. Quando magnetizado radialmente, o erro de uniformidade do campo magnético no orifício interno do anel é ≤3%, tornando-o adequado para componentes que requerem "campos magnéticos circundantes", como rotores de motores e bobinas de sensores, o que pode reduzir o ruído de flutuação do campo magnético durante a operação do equipamento.

Fácil instalação: O furo passante central pode ser fixado diretamente com parafusos ou buchas de eixo sem suportes adicionais. Em motores UAV (com peso ≤50g), pode economizar mais de 30% do espaço de instalação. Ao mesmo tempo, a estrutura anular suporta a força de maneira mais uniforme e sua resistência à força centrífuga é 40% mais forte do que a dos ímãs cilíndricos em cenários de rotação de alta velocidade (como motores de 10.000 rpm).

1.3 Indicadores Básicos de Desempenho (Norma IEC 60404-8-1)

Indicador de desempenho	Definição	Faixa Típica	Cenários afetados	Exemplo de impacto de desvio
Produto Energético (BH)máx	Indicador central para medir a intensidade do campo magnético	28-52 MGOe	Torque do motor, sensibilidade do sensor	Ao diminuir de 45MGOe para 40MGOe, o torque do motor cai 12%
Coercividade (HcB)	Capacidade de resistir à desmagnetização	≥800-2000 kA/m	Estabilidade de desempenho em ambientes de alta temperatura	Se HcB for inferior a 1000kA/m, a taxa de desmagnetização excede 15% a 120°C
Remanência (Br)	Indução magnética residual após magnetização	1,15-1,45 toneladas	Potência de saída do equipamento, cobertura de campo magnético	Uma diminuição de 0,1T no Br encurta a distância de detecção do sensor em 20%
Temperatura máxima de operação	Temperatura máxima sem desmagnetização irreversível	80-200°C (classificado como N/M/H/SH/UH/EH)	Adaptabilidade ambiental, vida útil do equipamento	Exceder a temperatura em 10°C aumenta a taxa anual de desmagnetização em 5%-8%
Permeabilidade Magnética (μ)	Indicador da capacidade de condução do campo magnético	1,05-1,15 μ₀ (permeabilidade ao vácuo)	Velocidade de resposta do campo magnético	Uma diminuição de 0,05 em μ aumenta o atraso de resposta do sensor em 10 ms

2. Principais vantagens: por que são a primeira escolha em vários setores

Entre os materiais magnéticos permanentes, como ferritas e samário-cobalto, os ímãs NdFeB sinterizados em anel representam mais de 30% da participação de mercado, graças a quatro vantagens insubstituíveis:

2.1 Produto energético líder: campo magnético forte em tamanho pequeno

Tomando como exemplo um motor de acionamento de veículo de nova energia (que requer torque ≥300N·m), um ímã de ferrite precisa de um diâmetro de 300mm e uma espessura de 50mm para atender à demanda, pesando aproximadamente 3,5kg. Em contraste, um anel magnético de grau N45 (produto energético 43-46MGOe) com diâmetro de 200 mm e espessura de 35 mm pode atender ao padrão, pesando apenas 1,2 kg. Isto reduz o volume em 40% e o peso em 35%, reduzindo diretamente a carga do motor e aumentando a autonomia do veículo em 15%-20% (calculado com base no consumo de energia de 15 kWh por 100 km; cada 10 kg de redução de peso aumenta a autonomia em 2-3 km).

2.2 Estabilidade de temperatura personalizável

Ao ajustar a proporção de elementos de terras raras, os requisitos de temperatura de vários cenários podem ser atendidos. Os parâmetros específicos e detalhes de adaptação de diferentes graus são os seguintes:

Graus padrão (N/M): O grau N tem uma temperatura operacional máxima de 80°C e o grau M de 100°C. Eles são adequados para carregadores sem fio (temperatura operacional 40-60°C) e pequenos eletrodomésticos (como motores de ventilador, temperatura ≤70°C). Esses cenários têm requisitos de resistência a baixas temperaturas e a escolha de classes padrão pode reduzir custos em 20% a 30%.

Graus de alta temperatura (H/SH/UH): O Grau H tem uma temperatura operacional máxima de 120°C, o Grau SH de 150°C e o Grau UH de 180°C. O grau SH tem uma taxa de desmagnetização de ≤3% quando opera continuamente a 150°C por 1000 horas, tornando-o adequado para compartimentos de motores de automóveis (temperatura 120-140°C) e sensores de fornos industriais (temperatura 150-160°C). O grau UH pode atender aos requisitos de uso de longo prazo de motores inversores fotovoltaicos (ambiente de alta temperatura 160-170°C).

Clique para visitar nossos produtos: Anel sinterizado NdFeB

Grau de temperatura ultra-alta (EH): Com temperatura operacional máxima de 200°C e taxa de desmagnetização ≤5% a 200°C, é utilizado em equipamentos aeroespaciais especiais (como motores de controle de atitude de satélite). Este cenário tem requisitos extremamente elevados para estabilidade de desempenho. Embora o preço dos ímãs de grau EH seja 80% -100% maior que o dos ímãs de grau SH, ele pode evitar falhas do equipamento em ambientes extremos.

2.3 Adaptabilidade Flexível das Direções de Magnetização

De acordo com os cenários de aplicação, múltiplas direções de magnetização podem ser projetadas para atender a diferentes requisitos de campo magnético. Os detalhes específicos da adaptação são os seguintes:

Magnetização axial: O campo magnético é paralelo ao eixo anular e a intensidade do campo magnético axial pode atingir 80% do campo magnético da superfície. É adequado para alto-falantes de fone de ouvido (que exigem campos magnéticos axiais para acionar diafragmas) e pequenos motores DC (como motores de brinquedo com potência ≤10W). Este cenário possui altos requisitos para a consistência da direção do campo magnético, e o desvio da magnetização axial deve ser controlado dentro de ±5°.

Magnetização radial: O campo magnético ocorre ao longo da direção radial do anel e o erro de uniformidade do campo magnético no orifício interno do anel é ≤3%. É a principal escolha para novos motores de acionamento de veículos de energia (que exigem campos magnéticos radiais para acionar a rotação do rotor) e rotores de turbinas eólicas (com um diâmetro de 1-2 m, que exigem campos magnéticos radiais uniformes). A taxa de utilização de energia magnética da magnetização radial é 15% -20% maior do que a da magnetização axial.

Magnetização multipolar: 8-32 pólos são formados na superfície; quanto mais pólos, menor será a flutuação do campo magnético. Um ímã de anel com magnetização de 24 pólos apresenta um erro de flutuação do campo magnético de ≤1%. É usado em servo motores de alta precisão (como servo motores de máquinas-ferramenta CNC com precisão de posicionamento de ± 0,001 mm), que podem melhorar a estabilidade da velocidade do motor e reduzir a flutuação de velocidade de ± 5 rpm a ± 1 rpm.

2.4 Vantagem Significativa em Custo-Efetividade

A tabela a seguir compara o desempenho e o custo de diferentes materiais magnéticos permanentes:

Tipo de material magnético permanente	Gama de Produtos Energéticos (MGOe)	Temperatura máxima de operação (°C)	Preço (RMB/kg)	Cenários adequados	Vantagem de custo (vs. Samário-Cobalto)
NdFeB sinterizado (N45)	43-46	80	300-400	Eletrônicos de consumo, motores em geral	70%-80%
NdFeB sinterizado (SH45)	40-43	150	500-600	Motores automotivos, equipamentos industriais	60%-70%
Ímã de Samário-Cobalto (SmCo2:17)	25-30	250	1500-1800	Cenários de temperatura ultra-alta (por exemplo, aeroespacial)	-
Ímã de ferrite	3-5	120	20-30	Cenários de baixo custo (por exemplo, vedações de portas de refrigeradores)	No entanto, desempenho magnético insuficiente

Tomando como exemplo a bobina gradiente de uma ressonância magnética médica (que requer um produto energético de 38-42MGOe e uma temperatura operacional de 120°C), o uso de NdFeB sinterizado de grau N42H custa aproximadamente 50.000 RMB para os ímãs de um único dispositivo. Se forem usados ​​ímãs de samário-cobalto com o mesmo desempenho, o custo seria de 120.000 a 150.000 RMB. O NdFeB sinterizado pode reduzir o custo do equipamento em 60%, ao mesmo tempo que atende aos requisitos de uniformidade do campo magnético (erro ≤0,1%).

3. Processo de fabricação: processo de controle refinado em 10 etapas

Oitenta por cento das diferenças de desempenho dos ímãs NdFeB sinterizados em anel decorrem do controle do processo. O processo de produção completo passa por 10 etapas principais, cada uma com padrões de parâmetros rígidos, e desvios nos parâmetros principais afetam diretamente o desempenho final:

3.1 Pré-tratamento de matéria-prima (controle duplo de pureza e precisão)

Requisitos de pureza: Neodímio ≥99,5% (se o teor de oxigênio exceder 0,05%, fases de impureza Nd₂O₃ se formarão, reduzindo o produto energético em 5% -8%), ferro ≥99,8% (se o teor de carbono exceder 0,03%, poros aparecerão após a sinterização, reduzindo a resistência mecânica em 10%), boro ≥99,9% (se o teor de hidrogênio exceder 0,01%, ocorrerá fragilização por hidrogênio, tornando o ímã propenso a rachaduras). A quantidade total de impurezas (oxigênio, carbono, hidrogênio) deve ser ≤0,1%.

Precisão de dosagem: É utilizado um sistema de pesagem automático (precisão de 0,001g), com erro de dosagem de ≤0,01%. Por exemplo, a proporção de neodímio do grau N45 deve ser controlada em 31,5%±0,2%. Se a proporção de neodímio for 0,2% menor, o produto energético diminuirá de 45MGOe para 42MGOe. Entretanto, após a dosagem, a mistura deve ser misturada numa atmosfera de azoto durante 30-60 minutos para assegurar uma composição uniforme; um tempo de mistura insuficiente levará a desvios locais de composição e flutuações de desempenho superiores a 5%.

3.2 Fusão a Vácuo (Elo Principal para Prevenção de Oxidação)

Equipamento e Proteção: É utilizado um forno de indução de média frequência com temperatura de 1000-1200°C. Argônio de alta pureza (pureza ≥99,999%, ponto de orvalho ≤-60°C) é introduzido durante o processo de fusão, com uma vazão de 5-10L/min. Uma vazão muito baixa causará oxidação da liga, formando uma camada de óxido de 2-3μm na superfície, que é difícil de remover durante a britagem subsequente. O tempo de fusão é de 1-2 horas; o tempo de fusão excessivo causará a volatilização de elementos de terras raras (a taxa de volatilização do neodímio é de 0,5% por hora), afetando a proporção da composição.

Processamento de lingotes: O lingote de liga após fusão deve ser triturado em 24 horas (quando a temperatura cair abaixo de 200°C). Se deixado por mais de 48 horas, grãos grossos (tamanho superior a 100μm) se formarão dentro do lingote e o produto energético diminuirá em 10%-15% após a sinterização subsequente. Um britador de mandíbula é usado para esmagar o lingote em partículas de 5 a 10 mm; partículas muito grandes (excedendo 10 mm) aumentarão a dificuldade de moagem fina subsequente, enquanto partículas muito pequenas (menos de 5 mm) são propensas à oxidação.

3.3 Preparação do Pó (Controle do Tamanho e Morfologia das Partículas)

Processo de britagem: Primeiro, um britador de mandíbula é usado para britagem grossa de 5 a 10 mm e, em seguida, um moinho classificador de ar é usado para moagem fina de 3 a 5 μm (erro de tamanho de partícula ≤0,5 μm). Para cada desvio de 1μm no tamanho da partícula, a densidade do ímã muda em 0,1g/cm³ (densidade padrão 7,5-7,6g/cm³). A pressão de trabalho do moinho classificador de ar é controlada em 0,6-0,8 MPa; pressão muito baixa levará a tamanhos de partícula irregulares, enquanto pressão muito alta produzirá pó excessivamente fino (menos de 2 μm), aumentando o risco de aglomeração de sinterização.

Prevenção da oxidação: Todo o processo de moagem fina é realizado em atmosfera de argônio (teor de oxigênio ≤50ppm). Após a coleta, o pó deve ser lacrado e embalado imediatamente (grau de vácuo ≤1×10⁻²Pa). Se exposto ao ar por mais de 30 minutos, o teor de oxigênio do pó aumentará para mais de 200 ppm e poros oxidativos aparecerão dentro do ímã após a sinterização, reduzindo a coercividade em 8% -10%.

3.4 Formação de Campo Magnético (Orientação de Domínios Magnéticos)

Equipamentos e parâmetros: É utilizada uma máquina de prensagem bidirecional, com pressão axial de 200-300MPa (para cada aumento de 50MPa na pressão, a densidade verde aumenta em 0,2g/cm³) e um campo magnético radial de 1,5-2,0T (para cada aumento de 0,2T na força do campo magnético, o grau de orientação do domínio magnético aumenta em 5%), garantindo que a direção de fácil magnetização do pó magnético esteja alinhada com a direção do campo magnético. O grau de orientação deverá ser ≥90%; caso contrário, o produto energético diminuirá entre 15% e 20%.

Projeto do molde: O molde é feito de metal duro (com alta resistência ao desgaste e vida útil de mais de 100.000 vezes). A estrutura de posicionamento na parede interna garante que o erro de circularidade do corpo anular verde seja ≤0,1 mm e o erro de altura seja ≤0,05 mm. A temperatura do molde é controlada entre 50-60°C; uma temperatura muito baixa fará com que o corpo verde quebre facilmente, enquanto uma temperatura muito alta invalidará o lubrificante e afetará a desmoldagem.

3.5 Sinterização a Vácuo (Densificação de Cristais)

Curva de sinterização: Um processo de aquecimento em três estágios deve ser seguido rigorosamente: ① Estágio de baixa temperatura (200-400°C): Manter por 2 horas para remover o lubrificante (como estearato de zinco) no corpo verde, com taxa de aquecimento de 5°C/min; a taxa de aquecimento excessiva fará com que o lubrificante se volatilize muito rapidamente, resultando em rachaduras no corpo verde. ② Estágio de alta temperatura (1050-1120°C): Mantenha por 4-6 horas para sinterizar as partículas de pó em um cristal denso; para cada redução de 1 hora no tempo de retenção, a densidade do ímã diminui em 0,1g/cm³. ③ Estágio de resfriamento: Resfrie até a temperatura ambiente a uma taxa de 5°C/min; uma taxa de resfriamento excessiva gerará tensão interna e fará com que o ímã se quebre.

Requisito de grau de vácuo: O grau de vácuo no forno de sinterização deve ser ≥1×10⁻³Pa. Grau de vácuo insuficiente (como 1×10⁻²Pa) causará oxidação na superfície do ímã, formando uma camada de óxido de 1-2μm que requer remoção durante o processamento subsequente, aumentando o desperdício de material. Enquanto isso, níveis instáveis ​​de vácuo podem causar flutuações de desempenho de mais de 5% em diferentes lotes de ímãs.

3.6 Tratamento de Envelhecimento (Otimização de Desempenho)

Envelhecimento Primário: Manter a 900°C por 2 horas para precipitar a fase principal do Nd₂Fe₁₄B. Um desvio de temperatura de ±5°C causará uma alteração de 3% a 5% no conteúdo da fase principal. Após a manutenção, resfrie até 600°C a uma taxa de 10°C/min para evitar estresse interno causado por mudanças rápidas de temperatura.

Envelhecimento Secundário: Manter a 500-600°C durante 4 horas para precipitar fases ricas em terras raras (por exemplo, Nd₃Fe₁₄B), que se distribuem em torno da fase principal e melhoram a coercividade. Um desvio de temperatura de ±10°C causará uma alteração de 100-200kA/m na coercividade. Manter por menos de 3 horas resulta em melhoria insuficiente da coercividade, enquanto segurar por mais de 5 horas reduz o produto energético em 2%-3%.

3.7 Usinagem (Controle Dimensional de Precisão)

Usinagem Desbaste: Use um rebolo diamantado (malha 120-150) para cortar a peça sinterizada em dimensões quase acabadas (com uma margem de usinagem de 0,1-0,2 mm). Controle a velocidade de corte em 10-15 mm/min; a velocidade excessiva faz com que a temperatura da superfície de corte suba acima de 100°C, levando à desmagnetização local. Um desvio de profundidade de corte de 0,05 mm resulta em tolerância insuficiente para acabamento posterior, afetando a precisão dimensional.

Usinagem de acabamento: Use uma retificadora CNC para retificação de furo interno, círculo externo e retificação de face final com um rebolo diamantado (malha 200-300). Controle a taxa de alimentação de moagem em 5-10 μm por passagem para garantir a precisão dimensional: tolerância de diâmetro ± 0,02 mm, circularidade ≤ 0,005 mm e rugosidade superficial Ra ≤ 0,8 μm. Após o lixamento, limpe com ondas ultrassônicas (frequência de 40kHz, 10-15 minutos) usando um agente de limpeza neutro à base de água (pH 7-8) para remover resíduos de lixamento, que podem causar bolhas no tratamento de superfície subsequente. Para ímãs de servomotor de alta precisão (por exemplo, ímãs de anel de 50 mm de diâmetro), a inspeção pós-acabamento com um medidor de diâmetro a laser garante um desvio do diâmetro externo ≤0,003 mm, evitando espaços de ar irregulares entre o rotor do motor e o estator que causam ruído operacional.

3.8 Tratamento de Superfície (Proteção Contra Corrosão)

Os parâmetros e cenários de aplicação de diferentes processos de tratamento de superfície devem ser combinados com precisão, com detalhes específicos como segue:

Zincagem (Zn): Adote zincagem ácida com espessura de revestimento de 5-10μm (desvio de espessura local ≤1μm). A passivação pós-revestimento utiliza uma solução de cromato (pH 2-3) para aumentar a resistência à corrosão. O teste de névoa salina neutra (solução de NaCl a 5%, 35°C) deve durar ≥48 horas sem ferrugem vermelha. Adequado para ambientes secos (por exemplo, motores internos, sensores de equipamentos de escritório) com baixo custo (aproximadamente 0,5 RMB por peça), mas a vida útil é de apenas 1-2 anos em ambientes com umidade ≥80%.

Revestimento de níquel-cobre-níquel (Ni-Cu-Ni): Adote um processo de galvanoplastia de três camadas: níquel inferior (3-5μm) para melhor adesão, cobre médio (8-10μm) para maior resistência à corrosão e níquel superior (4-5μm) para maior dureza superficial (dureza ≥HV300), com espessura total de 15-20μm. O teste de névoa salina dura ≥120 horas, adequado para ambientes úmidos (por exemplo, motores de bombas de água, pequenos equipamentos externos) com uma vida útil de 3 a 5 anos. Controle a densidade de corrente durante a galvanoplastia (1-2A/dm² para níquel inferior, 2-3A/dm² para cobre médio, 1-1,5A/dm² para níquel superior); densidade de corrente excessiva causa revestimentos ásperos, afetando a aparência e a resistência à corrosão.

Revestimento Epóxi: Adote pulverização eletrostática com espessura de revestimento de 20-30μm (desvio de uniformidade ≤2μm), curando a 120-150°C por 30-60 minutos. O revestimento curado possui adesão ≥5MPa (teste de corte transversal) e excelente resistência ácido-álcali (sem descamação ou descoloração após imersão de 24 horas em solução de H₂SO₄ a 5% ou NaOH a 5%). Adequado para equipamentos médicos (por exemplo, bobinas de gradiente de ressonância magnética) e equipamentos de ambiente marinho (por exemplo, motores marítimos), com testes de névoa salina com duração ≥200 horas e uma vida útil de 5 a 8 anos. No entanto, o revestimento tem um limite de alta temperatura (temperatura máxima de operação ≤150°C), além do qual ocorre amolecimento e descamação.

3.9 Magnetização (transmissão de magnetismo)

Seleção de equipamento: Escolha equipamento especializado com base na direção de magnetização: magnetizadores de cabeça unipolar (intensidade do campo magnético ≥2,5T) para magnetização axial, acessórios de magnetização anular multipolar (intensidade do campo magnético ≥3,0T) para magnetização radial e bobinas de magnetização multipolar personalizadas (8-32 pólos) com voltas ajustadas de acordo com a contagem de pólos (por exemplo, bobinas de 16 pólos têm o dobro das voltas de 8 pólos). bobinas).

Parâmetros de magnetização: A corrente de magnetização deve ser 3-5 vezes a coercividade do ímã. Por exemplo, ímãs de grau SH com HcB=1200kA/m requerem uma corrente de magnetização de 3600-6000kA/m para garantir magnetização saturada (a insaturação reduz o produto energético em 10%-15%). Controle o tempo de magnetização em 0,1-0,5 segundos (magnetização de pulso); o tempo excessivo causa aquecimento da bobina, afetando a vida útil do equipamento. Enquanto isso, posicione com precisão o ímã no centro do dispositivo de magnetização; um desvio de posicionamento superior a 0,5 mm causa deslocamento da direção do campo magnético, afetando o desempenho da aplicação (por exemplo, desvio de magnetização dos rotores do motor causa flutuações de velocidade).

Inspeção pós-magnetização: Após a magnetização, use um gaussímetro para medir a intensidade do campo magnético da superfície em 5 pontos distribuídos uniformemente no ímã (superior, inferior, esquerda, direita do círculo externo e centro da face final). O desvio deve ser ≤5%; caso contrário, reajuste os parâmetros de magnetização ou posicionamento para garantir campos magnéticos uniformes.

3.10 Inspeção Abrangente (Desempenho e Controle de Qualidade)

Teste de desempenho magnético: Use um testador de material de ímã permanente (por exemplo, modelo NIM-2000, precisão ±0,5%) para testar BHmax, HcB, Br e outros parâmetros usando o método da curva de desmagnetização. Amostra aleatória de 3-5 peças por lote; se uma peça falhar, dobre o tamanho da amostra. Se as falhas persistirem, todo o lote será rejeitado. Antes do teste, condicione o ímã a 25°C±2°C por 2 horas (desvios de temperatura afetam os resultados: Br diminui em 0,1% por aumento de 1°C).

Inspeção dimensional e de aparência: Use uma máquina de medição por coordenadas (precisão ± 0,001 mm) para inspeção dimensional com uma taxa de amostragem ≥10%, incluindo diâmetro externo, diâmetro interno, espessura, circularidade e coaxialidade (coaxialidade entre o furo interno e o círculo externo ≤0,01 mm). Os produtos defeituosos são marcados separadamente e proibidos de entrar nos processos posteriores. Use um sistema de inspeção visual (resolução ≥2 milhões de pixels) para inspeção de aparência para identificar arranhões superficiais (qualificados se profundidade ≤0,1mm e comprimento ≤2mm), descascamento de revestimento (qualificado se área ≤0,5mm²) e rachaduras (qualquer rachadura visível é rejeitada). A taxa de defeitos de aparência deve ser controlada abaixo de 0,3%.

Teste de confiabilidade: Realize amostragem de confiabilidade trimestralmente, incluindo testes de estabilidade em alta temperatura (mantendo na temperatura máxima de operação por 1.000 horas, com atenuação de desempenho magnético ≤5% para qualificação), testes de estabilidade em baixa temperatura (mantendo a -40°C por 100 horas, com atenuação de desempenho ≤2% para qualificação) e testes de vibração (vibração de varredura de 10-2.000 Hz com aceleração de 10g, sem rachaduras e atenuação de desempenho ≤3% para qualificação) para garantir confiabilidade a longo prazo.

4. Cenários Típicos de Aplicação: Soluções Básicas de Adaptação para Seis Indústrias

A aplicação de ímãs NdFeB sinterizados em anel abrange vários campos. A seguir estão detalhados os parâmetros e efeitos das soluções de adaptação para cada indústria:

Cenário de aplicação	Requisitos principais de parâmetros de desempenho	Método de tratamento de superfície	Principais efeitos
Motor de acionamento de veículo de nova energia	Produto energético 45-48MGOe (N45-N48), 150°C (grau SH), magnetização radial (8-16 pólos), diâmetro externo 180-250mm	Revestimento de níquel-cobre-níquel (15-20μm)	Potência do motor 200 kW, velocidade 18.000 rpm, eficiência de conversão de energia 97%
Servo Motor Industrial	Produto energético 48-50MGOe (N48-N50), 180°C (grau UH), magnetização multipolar (24-32 pólos), redondeza ≤0,003mm	Revestimento Epóxi (20-30μm)	Precisão de posicionamento ± 0,001 mm, adequada para usinagem de precisão em máquinas CNC
Carregador sem fio	Produto energético 33-36MGOe (N35), 100°C (grau M), magnetização axial, diâmetro externo 20-30mm	Zincagem (5-10μm)	Eficiência de carregamento 15W, desvio de alinhamento ≤2mm
Bobina de gradiente de ressonância magnética médica	Produto energético 38-42MGOe (N42), 120°C (grau H), magnetização axial, erro de uniformidade ≤0,05%	Revestimento epóxi resistente a ácidos e álcalis	Resolução de imagem de 0,5 mm, mostrando claramente pequenas lesões cerebrais
Rotor de turbina eólica	Produto energético 38-40MGOe (N40), 150°C (grau SH), magnetização radial, diâmetro externo 1000-1500mm	Revestimento composto epóxi de níquel-cobre-níquel	A geração anual de energia aumentou 10%, taxa de falha ≤0,5 vezes/ano
Compressor de ar condicionado inversor	Produto energético 38-42MGOe (N42), 100°C (grau M), magnetização radial, diâmetro interno 30-40mm	Zincagem (8-12μm)	Consumo de energia reduzido em 30%, ruído ≤40dB, velocidade de resfriamento aumentada em 20%

5. Guia de seleção: correspondência precisa de demanda em quatro etapas

A seleção inadequada pode levar ao desperdício de desempenho ou à falha do equipamento. O seguinte é um processo de seleção científica:

5.1 Etapa 1: Esclarecer os requisitos dos parâmetros principais

Determinação de parâmetros magnéticos: Calcule o produto energético necessário com base nos requisitos de potência e desempenho do equipamento. Por exemplo:

Pequenos motores DC (potência ≤100W, torque ≤1N·m): Produto energético 28-36MGOe (N30-N35) para atender às necessidades básicas de energia a baixo custo.

Motores de acionamento de médio porte (potência 100W-10kW, torque 1-10N·m): Produto energético 38-48MGOe (N40-N48) para equilibrar desempenho e custo, adequado para equipamentos de automação industrial.

Equipamentos grandes de alta potência (potência ≥10kW, torque ≥10N·m): Produto energético 50-52MGOe (N50-N52) para garantir saída de alto torque, adequado para novos veículos de energia, turbinas eólicas e outros cenários.

Confirmação do parâmetro dimensional: Forneça o diâmetro externo (D), o diâmetro interno (d), a espessura (H) e os requisitos de tolerância do anel magnético. Calcule o peso usando a fórmula "Volume = π×(D²-d²)×H/4" e ajuste as dimensões com base nos limites de peso do equipamento (por exemplo, os ímãs do motor UAV requerem peso ≤50g). Enquanto isso, especifique tolerâncias geométricas como circularidade (≤0,005 mm para alta precisão, ≤0,01 mm para precisão padrão) e coaxialidade (≤0,01 mm) para evitar afetar a montagem e a aplicação.

Seleção da direção de magnetização: Determine com base nos requisitos de campo magnético do equipamento: magnetização radial para rotores de motor (exigindo campos magnéticos circundantes), magnetização axial para alto-falantes e sensores (exigindo campos magnéticos unidirecionais) e magnetização multipolar para servo motores de alta precisão (exigindo campos magnéticos multipolares), com contagem de pólos ajustada de acordo com os requisitos de velocidade (velocidade mais alta requer mais pólos, por exemplo, 16-24 pólos para motores de 10.000 rpm).

5.2 Passo 2: Avaliar as Condições do Ambiente Operacional

Ambiente de temperatura: Meça a temperatura máxima e a faixa de flutuação de temperatura do ambiente operacional do equipamento para selecionar o grau correspondente:

Ambientes de baixa temperatura (-40-0°C, por exemplo, equipamentos de cadeia de frio): Os graus N/M padrão são suficientes (temperatura operacional máxima de 80-100°C, desempenho estável em baixas temperaturas), sem necessidade de graus de alta temperatura para reduzir custos.

Ambientes de temperatura normal (0-80°C, por exemplo, motores internos, eletrônicos de consumo): graus N/M são adequados; para cenários com flutuações de temperatura de curto prazo (por exemplo, má dissipação de calor no verão), selecione o grau H (120°C) para reservar uma margem de segurança.

Ambientes de alta temperatura (80-150°C, por exemplo, compartimentos de motores automotivos, fornos industriais): o grau SH (150°C) é a escolha básica; para operação de longo prazo perto de 150°C, selecione o grau UH (180°C) para evitar a desmagnetização térmica.

Ambientes de temperatura ultra-alta (150-200°C, por exemplo, equipamentos aeroespaciais): o grau EH (200°C) é a única opção para garantir um desempenho estável em temperaturas extremas.

Ambiente de Corrosão e Umidade: Selecione o tratamento de superfície com base na corrosividade ambiental:

Ambientes secos e limpos (equipamentos de escritório internos, eletrodomésticos): A zincagem é suficiente, com baixo custo e proteção básica.

Ambientes úmidos (bombas de água, condicionadores de ar, equipamentos externos): Revestimento de níquel-cobre-níquel para maior resistência à corrosão, adequado para ambientes com umidade ≤90%.

Ambientes corrosivos ácido-álcalis (equipamentos médicos, equipamentos químicos, ambientes marinhos): Revestimento epóxi para resistência ácido-álcali e névoa salina, adequado para ambientes corrosivos complexos.

Ambiente de vibração e impacto: Cenários de alta vibração (máquinas de construção, motores de chassis automotivos, aceleração de vibração 5-10g) requerem ímãs com maior resistência mecânica, como ímãs com adição de nióbio (resistência à flexão ≥200MPa, resistência ao impacto ≥5kJ/m²). Enquanto isso, adicione almofadas elásticas (almofadas de silicone de 1-3 mm de espessura) durante a instalação para reduzir danos ao ímã causados ​​por vibração; cenários de baixa vibração (motores internos, sensores, aceleração de vibração ≤5g) podem usar ímãs com resistência mecânica padrão.

5.3 Etapa 3: Equilibrar Desempenho e Custo

Evite seleção excessiva: selecione a nota apropriada com base nas necessidades reais, sem buscar cegamente notas altas. Por exemplo, motores de ventiladores domésticos (potência 50W, torque 0,5N·m) requerem apenas grau N35 (produto energético 33-36MGOe); selecionar o grau N52 (produto energético 50-52MGOe) aumenta os custos em 200%, mas melhora o desempenho (velocidade do motor, força do vento) em menos de 5%, resultando em desperdício de custos. Da mesma forma, sensores comuns (distância de detecção de 5 mm) atendem aos padrões com grau N30 (produto energético 28-30MGOe), não necessitando de graus superiores.

Otimização de custos de aquisição em massa: Para quantidades de aquisição ≥1.000 peças, negocie parâmetros de componentes personalizados com fornecedores para reduzir custos e, ao mesmo tempo, atender aos requisitos de desempenho. Por exemplo, uma fábrica de equipamentos industriais que comprou anéis magnéticos para motores de linha de montagem (exigindo produto energético 40-42MGOe, temperatura operacional máxima de 120°C) reduziu o teor de disprósio de 2% para 1,5%, garantindo HcB ≥1000kA/m, ao mesmo tempo em que reduziu os custos de aquisição em 15% por quilograma e economizou aproximadamente 80.000 RMB em custos anuais de aquisição. Enquanto isso, a aquisição a granel pode negociar ciclos de entrega mais curtos (do padrão de 15 dias a 7 a 10 dias) para evitar atrasos na produção devido a rupturas de estoque.

Ajuste de Custos via Otimização Dimensional: Otimize as dimensões do ímã para reduzir custos sem afetar a montagem do equipamento. Por exemplo, reduzir a espessura de um anel magnético de 5 mm para 4,8 mm (atendendo ao requisito de folga de montagem de 0,2 mm) reduz o peso por peça em 4%. Com uma aquisição anual de 100.000 peças, isto reduz o consumo de matéria-prima em aproximadamente 200 kg e os custos anuais em cerca de 60.000 RMB. Além disso, ímãs de tamanho padrão (por exemplo, 50 mm, 60 mm de diâmetro externo) custam de 10% a 15% menos para serem produzidos do que os tamanhos não padronizados (por exemplo, 52,3 mm de diâmetro externo), pois tamanhos não padronizados exigem moldes personalizados, aumentando os custos do molde e reduzindo a eficiência da produção.

5.4 Etapa 4: Verifique as qualificações do fornecedor

Verificação da certificação do sistema: Priorize fornecedores com certificação do Sistema de Gestão da Qualidade ISO 9001 para garantir processos claros de controle de qualidade (por exemplo, inspeção de matéria-prima, inspeção em processo, inspeção 100% do produto final). Para aplicações automotivas (por exemplo, motores de acionamento, sensores do sistema de direção), confirme que os fornecedores possuem a certificação IATF 16949 Automotive Quality Management System, que impõe requisitos mais rigorosos à consistência e rastreabilidade do produto (por exemplo, retenção de registros de aquisição de matéria-prima, registros de parâmetros de produção e relatórios de inspeção para cada lote por pelo menos 3 anos). Para ímãs usados ​​em equipamentos médicos (por exemplo, instrumentos de diagnóstico, dispositivos terapêuticos), os fornecedores devem possuir a certificação ISO 13485 do Sistema de Gerenciamento de Qualidade de Dispositivos Médicos para garantir a conformidade com os padrões de higiene e segurança do setor de saúde.

Avaliação da capacidade de teste: Exija que os fornecedores forneçam uma lista de equipamentos de teste e relatórios anuais de calibração. Os equipamentos de teste principais (por exemplo, testadores de materiais de ímã permanente, máquinas de medição por coordenadas) devem ser calibrados por instituições de metrologia reconhecidas nacionalmente, com relatórios de calibração válidos por ≤1 ano. Além disso, os fornecedores devem emitir "relatórios de inspeção de fábrica" ​​para cada lote, incluindo dados importantes, como propriedades magnéticas (valores medidos de BHmax, HcB, Br), desvios dimensionais, espessura do tratamento de superfície e resultados de testes de névoa salina. Para cenários de alta demanda (por exemplo, equipamentos aeroespaciais), solicite relatórios de inspeção de terceiros (emitidos por laboratórios credenciados pelo CNAS) para garantir a objetividade dos resultados dos testes.

Experiência de Produção e Verificação de Capacidade: Priorizar fornecedores com ≥5 anos de experiência e capacidade de produção anual ≥500 toneladas. Essas empresas normalmente possuem capacidades maduras de controle de processo (por exemplo, controle preciso do tamanho das partículas de pó, estabilidade da temperatura de sinterização), reduzindo o risco de desvios de desempenho do produto devido a flutuações de produção (por exemplo, desvio de produto energético ≤3% entre lotes). Enquanto isso, entenda a base de clientes do fornecedor; se atenderem clientes em setores semelhantes ao seu (por exemplo, fornecendo produtos para fabricantes de automóveis de veículos com novas energias ou fábricas de equipamentos médicos), é mais provável que compreendam as necessidades do setor e reduzam os custos de comunicação. Além disso, confirme a capacidade de produção emergencial do fornecedor (por exemplo, capacidade de expansão mensal da produção para pedidos urgentes) para evitar atrasos na entrega devido à capacidade insuficiente.

6. Precauções de uso: Mitigação do risco do ciclo de vida

A operação padronizada é necessária para ímãs NdFeB sinterizados em anel durante o transporte, instalação, uso, manutenção e descarte para evitar atenuação de desempenho, acidentes de segurança ou falhas de equipamento. Os requisitos específicos são os seguintes:

6.1 Transporte: Anticolisão e Interferência Antimagnética

Proteção de embalagem: Adote uma estrutura de embalagem multicamadas de "palete de madeira com amortecimento de espuma". Cada ímã é envolto em uma caixa de espuma independente (espessura ≥5mm), com uma folga de ≤1mm dentro da caixa de espuma para evitar atrito entre o ímã e a espuma devido às vibrações de transporte. Ao embalar vários ímãs, coloque placas de isolamento magnético (por exemplo, folhas de ferro com 0,5 mm de espessura) entre ímãs adjacentes para evitar colisões causadas por forte atração magnética (um único ímã de grau N45 com um diâmetro externo de 200 mm tem uma força de atração de mais de 500 kg, e as colisões podem facilmente causar lascas nas bordas). Os paletes de madeira devem ser à prova de umidade (revestidos com tinta impermeável) para evitar ferrugem magnética causada pela infiltração de água da chuva durante o transporte.

Controle do ambiente de transporte: Os veículos de transporte devem estar equipados com registradores de temperatura e umidade para garantir que a temperatura de transporte seja ≤40°C e a umidade seja ≤60%. Evite o transporte em condições extremas, como exposição a altas temperaturas (por exemplo, temperaturas interiores do veículo superiores a 60°C no verão) ou chuva forte. Entretanto, evite rotas que passem por áreas de campos magnéticos fortes (por exemplo, perto de grandes subestações ou guindastes eletromagnéticos). Se a passagem por tais áreas for inevitável, adicione uma blindagem magnética (por exemplo, placa de permalloy com espessura ≥1mm) fora da embalagem para reduzir o impacto de campos magnéticos externos nos ímãs (forças de campo magnético externo superiores a 0,5T podem causar desmagnetização parcial dos ímãs).

Normas de carga e descarga: Utilizar empilhadeiras ou guindastes para carga e descarga (selecionadas com base no peso da embalagem; movimentação manual é permitida para caixas individuais com peso ≤50kg). Não arraste pacotes diretamente. Ao manusear ímãs individuais, use acessórios especializados (por exemplo, acessórios de latão com camadas antiderrapantes de borracha); não toque nos ímãs diretamente com as mãos (especialmente ímãs grandes, que têm forte atração e podem facilmente causar entalamento das mãos). Mantenha uma distância de ≥10 cm entre os ímãs e outros componentes metálicos (por exemplo, dentes de empilhadeiras) durante a carga e descarga para evitar colisões causadas por atração.

6.2 Instalação: Posicionamento Preciso e Operação Padronizada

Seleção e uso de ferramentas: As ferramentas de instalação devem ser feitas de materiais não magnéticos, como chaves de latão (selecionadas com base nas especificações dos parafusos), chaves de fenda de plástico e acessórios de cerâmica. Não utilize ferramentas de aço carbono (por exemplo, chaves inglesas comuns, alicates), pois as ferramentas de aço carbono serão fortemente atraídas pelos ímãs. A atração repentina pode fazer com que as ferramentas colidam com os ímãs (resultando em arranhões ou rachaduras na superfície), e limalhas de ferro na superfície da ferramenta aderirão aos ímãs, formando "curtos-circuitos magnéticos locais" (levando a uma distribuição desigual do campo magnético, por exemplo, um aumento de 10% nas flutuações de torque do motor). Se for necessária a fixação temporária dos ímãs durante a instalação, use fita não magnética (por exemplo, fita de poliimida); não utilizar fita transparente (que facilmente deixa resíduos de adesivo, prejudicando a qualidade do revestimento posterior).

Controle de lacunas de instalação e coaxialidade: Reserve lacunas de instalação de acordo com os requisitos de projeto do equipamento. Por exemplo, o entreferro entre o rotor do motor e o estator é normalmente de 0,2-0,5 mm. Utilize calibradores de folga (precisão 0,01mm) para verificar a folga durante a instalação, garantindo folgas uniformes em toda a circunferência (desvio ≤0,05mm). Folgas excessivamente pequenas causarão "fricção" (fricção entre o rotor e o estator) durante a operação do motor, levando ao desgaste do revestimento da superfície do ímã e ao derramamento de pó magnético. Intervalos excessivamente grandes aumentarão a taxa de vazamento do fluxo magnético (um aumento de 0,1 mm no intervalo aumenta a taxa de vazamento em 5%), resultando na redução da potência de saída do motor. Enquanto isso, certifique-se de que a coaxialidade entre o ímã e o eixo de montagem seja ≤0,01 mm, o que pode ser detectado usando um relógio comparador (precisão de 0,001 mm). O desvio excessivo da coaxialidade causará força centrífuga desequilibrada quando o ímã girar em altas velocidades, levando à vibração do equipamento (a aceleração da vibração superior a 5g pode causar afrouxamento do ímã).

Sequência e proteção de montagem multiímã: Quando vários ímãs de anel precisam ser montados coaxialmente (por exemplo, um rotor de motor composto por 6 ímãs), determine a sequência de montagem com base no princípio de "atração heteropolar". Primeiro, fixe o primeiro ímã na base de montagem usando pinos de posicionamento e, em seguida, empurre o segundo ímã axialmente usando um acessório especializado com isolamento magnético (por exemplo, um bloco de pressão de plástico). Evite o contato direto com as mãos para evitar prender os dedos entre os dois ímãs. Depois de instalar cada ímã, use um gaussímetro para detectar a intensidade do campo magnético da superfície para garantir a direção correta do campo magnético (a instalação invertida causará o cancelamento mútuo do circuito magnético geral, impedindo a operação normal do equipamento). Após concluir todas as montagens, instale anéis de retenção (por exemplo, anéis de aço inoxidável com espessura ≥3mm) em ambas as extremidades dos ímãs para evitar o movimento axial dos ímãs durante a operação do equipamento.

6.3 Uso: Monitoramento em Tempo Real e Prevenção de Sobrecarga

Monitoramento de temperatura em tempo real: Instale sensores de temperatura (por exemplo, sensores de resistência de platina PT100 com precisão de ±0,1°C) próximos aos ímãs para monitorar a temperatura operacional em tempo real. Os dados de temperatura devem estar conectados ao sistema de controle do equipamento. Quando a temperatura atingir 90% da temperatura máxima de operação (por exemplo, definir a temperatura do alarme para 135°C para ímãs de grau SH com temperatura operacional máxima de 150°C), acione um alarme e reduza a carga do equipamento (por exemplo, reduza a velocidade do motor de 18.000 rpm para 15.000 rpm) para evitar a desmagnetização irreversível causada pelo aumento contínuo da temperatura. Para equipamentos pequenos onde os sensores não podem ser instalados (por exemplo, microssensores), detecte regularmente a temperatura da superfície do ímã usando um termômetro infravermelho (precisão ±1°C). A frequência de detecção é determinada com base na intensidade de uso (por exemplo, equipamentos de operação contínua requerem detecção a cada 2 horas).

Controle de Carga e Manuseio Anormal: Defina o limite superior de carga do equipamento com base nos parâmetros nominais de desempenho dos ímãs; não permita operação de sobrecarga. Por exemplo, para um anel magnético de grau N45 que suporta um motor industrial (torque nominal 10N·m), a carga do equipamento deve ser controlada em ≤9N·m (reservando uma margem de segurança de 10%). A operação de sobrecarga de longo prazo a 11N·m aumentará a perda de cobre e a perda de ferro do motor, aumentando ainda mais a temperatura do ímã (um aumento de 8-10°C para cada 10% de sobrecarga). Ao mesmo tempo, os ímãs suportarão maior força eletromagnética, o que pode causar microfissuras em seu interior (a propagação de fissuras reduzirá o produto energético em 10% -15%). Quando ocorrerem anormalidades no equipamento (por exemplo, queda repentina de velocidade, aumento de ruído), pare a máquina imediatamente para verificar se os ímãs estão desmagnetizados, soltos ou danificados para evitar a expansão da falha.

Proteção contra interferência magnética: Evite colocar os ímãs perto de fontes de campo magnético forte (por exemplo, máquinas de solda eletromagnética, eletroímãs grandes), pois campos magnéticos fortes podem causar magnetização reversa dos ímãs (taxa de desmagnetização superior a 30%). Caso o equipamento precise ser utilizado em ambiente com interferência eletromagnética (por exemplo, oficinas de fábrica com múltiplos conversores de frequência), realize blindagem magnética nos componentes onde os ímãs estão localizados (por exemplo, instale uma blindagem de permalloy com espessura ≥2mm). A resistência de aterramento da blindagem deve ser ≤4Ω para absorver efetivamente a interferência eletromagnética externa e evitar que flutuações do campo magnético afetem a precisão do equipamento (por exemplo, erro de detecção do sensor aumentando de ±0,1 mm para ±0,5 mm).

6.4 Manutenção e Descarte: Inspeção Regular e Proteção Ambiental

Plano de manutenção regular: Desenvolva planos de manutenção trimestrais e anuais. A manutenção trimestral inclui: limpeza da superfície do ímã (limpar com um pano sem fiapos embebido em álcool para remover poeira e óleo, evitando que impurezas afetem a distribuição do campo magnético), inspecionar o revestimento da superfície (verificar se há descascamento e ferrugem; se for encontrada ferrugem em pequenas áreas, polir suavemente com lixa fina (malha ≥800) e aplicar tinta antiferrugem) e inspecionar os fixadores da instalação (por exemplo, verificar se os parafusos e anéis de retenção estão soltos; apertá-los em tempo hábil de acordo com o projetado requisitos de torque, como 25N·m para parafusos M8). A manutenção anual inclui: amostragem e teste de propriedades magnéticas (amostragem de 5% do equipamento por lote, desmontagem e teste dos parâmetros BHmax e Br dos ímãs; se a atenuação exceder 5%, realizar uma inspeção do lote) e substituição de componentes antigos (por exemplo, blindagens magnéticas e almofadas amortecedoras precisam ser substituídas após 3 anos de uso).

Especificações de descarte: Os ímãs de NdFeB sinterizados com anel de resíduos são resíduos perigosos contendo terras raras e devem ser manuseados por empresas com "Permissão de Operação de Resíduos Perigosos"; não os descarte aleatoriamente nem os misture com o lixo doméstico. Antes do descarte, desmagnetize os ímãs usando equipamento de desmagnetização especializado (aplicando um campo magnético reverso para reduzir as propriedades magnéticas para menos de 1% do valor original) para evitar acidentes de segurança causados ​​pela forte atração de resíduos de ímãs (por exemplo, colisões causadas pela atração de componentes metálicos durante a reciclagem). Ímãs com valor de reciclagem (por exemplo, sem rachaduras ou ferrugem, atenuação de desempenho magnético ≤10%) podem ser entregues a empresas profissionais de reciclagem para extrair elementos de terras raras (por exemplo, neodímio, disprósio), e as terras raras recuperadas podem ser reutilizadas na produção de novos ímãs para obter a reciclagem de recursos. Os ímanes sem valor de reciclagem devem ser submetidos a um tratamento inofensivo (por exemplo, oxidação a alta temperatura, conversão de ferro e elementos de terras raras em óxidos estáveis ​​num ambiente de 800-1000°C). Os dados de tratamento devem ser registrados e arquivados (período de retenção ≥5 anos) para inspeção pelos departamentos de proteção ambiental.

7. Perguntas frequentes (FAQ)

Durante a seleção, uso e manutenção de ímãs NdFeB sinterizados em anel, os profissionais da indústria frequentemente encontram várias questões práticas. A seguir estão 8 perguntas de alta frequência e respostas profissionais:

7.1 Depois de usar o ímã por um período de tempo, a intensidade do campo magnético diminui. Como determinar se é desmagnetização reversível ou irreversível?

Isto pode ser determinado inicialmente usando o "método de recuperação de temperatura": Coloque o ímã em um ambiente de temperatura normal de 25°C±2°C por 24 horas e, em seguida, use um gaussímetro para medir a intensidade do campo magnético da superfície. Se a resistência se recuperar em mais de 50% em comparação com antes do resfriamento e puder ser restaurada para mais de 90% do desempenho original após a remagnetização, é uma desmagnetização reversível (causada principalmente por superaquecimento de curto prazo ou fraca interferência de campo magnético externo). Se não houver recuperação significativa da resistência após permanecer à temperatura ambiente, ou se o desempenho após a remagnetização ainda for inferior a 80% do valor original, trata-se de desmagnetização irreversível (causada principalmente por superaquecimento prolongado, fortes campos magnéticos reversos, rachaduras internas ou ferrugem). Por exemplo, um ímã de grau SH (temperatura operacional máxima de 150°C) usado em um motor tem uma diminuição de 20% na intensidade do campo magnético após operar a 160°C por 2 horas. Depois de permanecer à temperatura ambiente, a resistência se recupera em 12% e, após a remagnetização, é restaurada para 95% do valor original, que é a desmagnetização reversível. Se operar a 180°C durante 10 horas, a intensidade do campo magnético diminui em 40%, sem recuperação após permanecer à temperatura ambiente, e apenas 60% do valor original é restaurado após a remagnetização, o que é uma desmagnetização irreversível.

7.2 Como usar um método simples para detectar se a direção de magnetização do anel magnético está correta?

O "método de posicionamento da bússola" ou "método de distribuição de pó de ferro" pode ser usado: ① Método de posicionamento da bússola: Aproxime uma bússola da superfície externa do ímã e gire o ímã lentamente. Se a agulha da bússola for sempre consistente com a direção radial do ímã (apontando para o pólo N ou S do ímã), ela será magnetizada radialmente. Se a agulha for sempre consistente com a direção axial do ímã (apontando para a face final do ímã), ela será magnetizada axialmente. Se a agulha apontar em direções diferentes em posições diferentes (por exemplo, a agulha desvia 90° para cada rotação de 45°), ela é magnetizada multipolar e o número de pólos corresponde ao número de deflexões da agulha (por exemplo, 8 deflexões por rotação completa indicam magnetização de 8 pólos). ② Método de distribuição de pó de ferro: Polvilhe pó de ferro fino (tamanho de partícula de malha 100-200) uniformemente na superfície do ímã e bata suavemente no ímã. Se o pó de ferro estiver disposto ao longo da direção radial (formando linhas radiais do furo interno ao círculo externo), ele será magnetizado radialmente. Se disposto ao longo da direção axial (formando linhas paralelas da face final superior à face final inferior), ele é magnetizado axialmente. Para magnetização multipolar, o pó de ferro formará pequenas linhas densas em diferentes regiões polares, e a direção das linhas muda com a polaridade.

7.3 Se a superfície do anel magnético apresentar arranhões ou leve ferrugem, isso afetará o desempenho?

Isso precisa ser avaliado com base no grau de dano e localização: ① Se a profundidade do risco for ≤1/3 da espessura do revestimento (por exemplo, uma espessura de revestimento de zinco de 8μm, profundidade do risco ≤2,5μm) e estiver localizada em uma área não funcional (por exemplo, a face final do ímã, que não participa da saída do campo magnético), simplesmente polir com lixa fina (malha ≥800) para remover rebarbas e limpar com álcool; o desempenho não será afetado. Se o arranhão estiver localizado na área de trabalho (por exemplo, na superfície externa oposta ao estator do motor), mesmo que a profundidade seja rasa, poderá causar distribuição desigual do campo magnético (a intensidade do campo magnético local diminui em 5% -8%). A substituição depende dos requisitos do equipamento para uniformidade do campo magnético (por exemplo, servomotores de alta precisão requerem substituição, enquanto motores de ventiladores comuns podem continuar a ser usados). ② Se houver ferrugem pontual na superfície (área ≤1mm²) que não penetrou no substrato (nenhum pó de ferrugem cai quando raspado com uma lâmina), primeiro faça o polimento da ferrugem com uma lixa fina e, em seguida, aplique uma camada de tinta antiferrugem (por exemplo, tinta epóxi antiferrugem com espessura de 5-10μm); pode continuar a ser usado após a secagem. Se a área de ferrugem exceder 5% ou aparecerem camadas de ferrugem escamosas (danos ao substrato são visíveis após a raspagem), a coercividade local diminuirá (HcB na área enferrujada pode diminuir em 100-200kA/m), e o uso a longo prazo pode causar desmagnetização geral; o ímã deve ser substituído.

7.4 Devido ao espaço limitado em equipamentos pequenos, os anéis magnéticos de grande porte podem ser cortados em tamanhos menores para uso?

O autocorte não é recomendado; é necessário processamento personalizado por fornecedores profissionais. O autocorte tem três problemas principais: ① Destruição da estrutura do domínio magnético: Os domínios magnéticos do NdFeB sinterizado são organizados de maneira correta. O corte com ferramentas comuns (por exemplo, rebarbadoras, serras) causará vibrações severas e altas temperaturas (temperaturas locais superiores a 200°C), levando a domínios magnéticos desordenados. Após o corte, o produto energético pode diminuir em 20%-30% e não pode ser restaurado por remagnetização. ② Aumentando o risco de rachaduras: Os ímãs são relativamente frágeis (resistência à flexão aproximadamente 150-200MPa) e a força irregular durante o autocorte pode facilmente causar rachaduras penetrantes (taxa de rachadura superior a 50%). Ímãs rachados podem quebrar durante o uso, causando falha no equipamento. ③ Oxidação severa da superfície: O substrato magnético (contendo 60%-70% de ferro) é exposto ao ar durante o corte e é propenso à oxidação rápida (ferrugem vermelha aparece na superfície de corte dentro de 2 horas), que não pode ser completamente reparada pelo tratamento de superfície subsequente. Os fornecedores profissionais usam o processo de "corte pré-magnetização", usando máquinas de corte com fio diamantado (temperatura de corte ≤50°C, amplitude de vibração ≤5μm) para cortar o ímã no tamanho necessário antes da magnetização. Após o corte, o tratamento de superfície e a magnetização são realizados para garantir nenhum impacto no desempenho magnético, com uma precisão de corte de até ±0,01 mm.

7.5 Existem diferenças de desempenho entre lotes do mesmo modelo de anel magnético adquirido. Como resolver isso?

Primeiro, trabalhe com o fornecedor para analisar as causas das diferenças. As soluções comuns são as seguintes: ① Verificar a consistência dos parâmetros: Verifique o relatório de inspeção de fábrica de cada lote para confirmar se os parâmetros principais como BHmax, HcB e Br estão dentro da faixa de tolerância acordada (por exemplo, desvio acordado do produto energético de grau N45 ≤3%). Caso a tolerância seja ultrapassada, solicite ao fornecedor a devolução ou substituição da mercadoria. Se estiver dentro da faixa de tolerância, mas o equipamento tiver requisitos extremamente altos de consistência de desempenho (por exemplo, motores com operação síncrona multi-ímã exigem desvio do produto energético do lote ≤2%), negocie com o fornecedor para estreitar a tolerância de produção (por exemplo, otimizando o controle do tamanho das partículas de pó e a estabilidade da temperatura de sinterização). Se necessário, aumente a taxa de amostragem (de 10% para 20%) e selecione produtos com desempenho mais semelhante em grupos (por exemplo, agrupando ímãs com produto energético 44-45MGOe e 45-46MGOe separadamente) para evitar misturar ímãs com desempenho diferente, o que pode causar operação instável do equipamento. ② Rastrear o processo de produção: Solicite ao fornecedor que forneça registros de produção dos diferentes lotes (por exemplo, proporção de matéria-prima, curva de temperatura de sinterização, parâmetros de tratamento de envelhecimento) para identificar se as diferenças de desempenho são causadas por alterações nos lotes de matéria-prima (por exemplo, flutuações na pureza dos elementos de terras raras) ou ajustes nos parâmetros do processo (por exemplo, desvio de temperatura de sinterização superior a 5°C). Se o problema for decorrente do processo, peça ao fornecedor que ajuste o processo (por exemplo, substituindo o lote de matéria-prima, calibrando o sensor de temperatura do forno de sinterização) e forneça relatórios de verificação do processo para lotes subsequentes. ③ Estabeleça o gerenciamento de classificação de estoque: Se as diferenças de lote não puderem ser completamente eliminadas, marque cada lote de ímãs separadamente no armazenamento, registre os principais parâmetros de desempenho e use-os de acordo com o princípio de "mesmo lote primeiro" para evitar mistura entre lotes. Enquanto isso, para produtos de diferentes lotes com desempenho semelhante, realize "agrupamento correspondente" por meio de testes de desempenho magnético (por exemplo, agrupamento de ímãs com desvio de HcB ≤50kA/m) para minimizar diferenças de desempenho dentro de cada grupo e reduzir impactos no equipamento.

7.6 Ao usar ímãs de anel em ambientes de baixa temperatura (por exemplo, -40°C), é necessário tratamento especial?

Nenhum tratamento especial é necessário em ambientes de baixa temperatura, mas dois pontos devem ser observados: ① Características de mudança de desempenho: Dentro da faixa de temperatura de -40°C à temperatura ambiente, o desempenho magnético dos ímãs NdFeB sinterizados melhora ligeiramente (por exemplo, para ímãs de grau N35 a -40°C, o Br é 2%-3% maior e o HcB é 5%-8% maior do que a 25°C), sem problemas de desmagnetização. Eles são, portanto, adequados para equipamentos de cadeia de frio (por exemplo, motores de caminhões refrigerados) e sensores externos de baixa temperatura. No entanto, deve-se prestar atenção ao impacto das baixas temperaturas nas propriedades mecânicas dos ímãs – a fragilidade aumenta ligeiramente em baixas temperaturas (a resistência à flexão diminui em 5%-10%). Durante a instalação, impactos severos (por exemplo, batidas, quedas) devem ser evitados, e almofadas amortecedoras flexíveis (por exemplo, almofadas de silicone com 1-2 mm de espessura) podem ser adicionadas entre o ímã e a base de montagem para reduzir o risco de rachaduras devido ao impacto de baixa temperatura. ② Adaptação de expansão térmica: Se o ímã for montado com outros componentes metálicos (por exemplo, eixos de motor, em sua maioria feitos de aço 45#), a diferença em seus coeficientes de expansão térmica deve ser considerada (o NdFeB sinterizado tem um coeficiente de expansão térmica de aproximadamente 8×10⁻⁶/°C, enquanto o aço 45# tem aproximadamente 11×10⁻⁶/°C). Em ambientes de baixa temperatura, os dois materiais se contraem de maneira diferente, o que pode aumentar a folga de montagem (por exemplo, para um ajuste de eixo magnético de 200 mm de diâmetro, a folga pode aumentar em 0,05 mm ao resfriar de 25°C a -40°C). Se o equipamento tiver requisitos rígidos de folga (por exemplo, servomotores de precisão que exigem folga ≤0,1 mm), um valor de compensação de folga pode ser reservado durante a fase de projeto (por exemplo, reduzindo a folga de montagem em temperatura ambiente de 0,1 mm para 0,05 mm), ou materiais correspondentes com coeficientes de expansão térmica mais semelhantes (por exemplo, eixos de liga de titânio com um coeficiente de expansão térmica de aproximadamente 9×10⁻⁶/°C) podem ser selecionados.

7.7 Como determinar se um ímã em anel atingiu um estado de “magnetização saturada”?

Isso pode ser determinado usando o "método de teste de desempenho magnético" ou o "método de efeito de operação do equipamento": ① Método de teste de desempenho magnético: Use um testador de material de ímã permanente para detectar a curva de desmagnetização do ímã. Se o "ponto de inflexão" (ou seja, o ponto correspondente a HcB) da curva de desmagnetização estiver claro e BHmax atingir o valor padrão do grau (por exemplo, BHmax ≥43MGOe para o grau N45), o ímã será considerado saturado. Se a curva de desmagnetização não tiver nenhum ponto de inflexão óbvio ou o BHmax for mais de 10% inferior ao valor padrão (por exemplo, o BHmax do grau N45 é de apenas 38MGOe), ela é insaturada. Adicionalmente, a remanência Br pode ser medida; se Br atingir mais de 95% do valor padrão do grau (por exemplo, Br padrão ≥1,35T para o grau N45, Br medido ≥1,28T), ele também pode ser determinado como saturado. ② Método de efeito de operação do equipamento: Instale o ímã no equipamento e compare o desempenho nominal com o desempenho operacional real. Se a saída real (por exemplo, torque do motor, distância de detecção do sensor) atingir mais de 95% do valor nominal e operar de forma estável (sem flutuações de torque ou erros de detecção excessivos), a magnetização estará saturada. Se a saída real for mais de 10% inferior ao valor nominal (por exemplo, o torque nominal do motor é de 10N·m, mas o torque real é de apenas 8,5N·m) e outras falhas de componentes do equipamento (por exemplo, danos na bobina, bloqueio mecânico) forem descartadas, o ímã provavelmente está insaturado e precisa ser remagnetizado (aplicando uma corrente de magnetização mais alta, por exemplo, aumentando de 4000kA/m para 5000kA/m).

7.8 Qual é o fenômeno de “envelhecimento magnético” dos ímãs em anel? Como desacelerar a taxa de envelhecimento magnético?

"Envelhecimento magnético" refere-se à atenuação gradual do desempenho magnético dos ímanes durante a utilização a longo prazo devido a fatores ambientais (temperatura, humidade, vibração), manifestada como diminuições anuais em BHmax e Br e ligeiras flutuações em HcB, normalmente com uma taxa de atenuação anual de 1%-3% (sob condições normais de utilização). As medidas para retardar o envelhecimento magnético são as seguintes: ① Controle a temperatura operacional: Evite o uso prolongado em ambientes próximos à temperatura operacional máxima (por exemplo, para ímãs de grau SH com temperatura operacional máxima de 150°C, é recomendado controlar a temperatura abaixo de 130°C). Para cada diminuição de 10°C na temperatura, a taxa de envelhecimento magnético pode ser reduzida em 20%-30%. Para cenários de alta temperatura, otimize a dissipação de calor do equipamento (por exemplo, adicionando ventiladores de resfriamento, usando graxa de silicone condutora térmica) para diminuir a temperatura operacional do ímã. ② Reforçar a proteção anticorrosiva: Inspecione regularmente o revestimento da superfície do ímã; se forem encontrados danos no revestimento (por exemplo, arranhões, descamação), repare-o imediatamente com tinta epóxi (5-10 μm de espessura) para evitar a oxidação do substrato. Em ambientes úmidos, instale tampas à prova de umidade (por exemplo, tampas de acrílico com dessecantes) ao redor dos ímãs para controlar a umidade ambiental abaixo de 60%. ③ Reduza a vibração e o impacto: Para equipamentos de alta vibração (por exemplo, motores de máquinas de construção), além de adicionar almofadas amortecedoras entre o ímã e a base de montagem, inspecione regularmente os fixadores de instalação (por exemplo, torque do parafuso) para evitar o afrouxamento do ímã e vibração adicional. Enquanto isso, evite ciclos freqüentes de partida-parada do equipamento (paradas frequentes causam mudanças repetidas no campo magnético, acelerando a desordem do domínio magnético) e estenda o tempo de operação único (por exemplo, controlando o número de paradas diárias para ≤10).

8. Seleção e uso de equipamentos de teste de desempenho magnético: garantindo a precisão dos testes

O teste de desempenho magnético é um elo fundamental no controle da qualidade dos ímãs NdFeB sinterizados em anel. O equipamento apropriado deve ser selecionado com base no cenário de teste (laboratório, no local) e os procedimentos operacionais devem ser padronizados. Os requisitos específicos são os seguintes:

8.1 Tipos de Equipamentos de Teste Básicos e Cenários de Adaptação

Tipo de equipamento	Parâmetros de teste	Faixa de precisão	Cenários de Adaptação	Pontos Operacionais	Requisitos de manutenção
Testador de material magnético permanente (por exemplo, modelo NIM-2000)	BHmax, HcB, Br, Curva de Desmagnetização	±0,5%	Testes abrangentes de lote de laboratório	① Condicione as amostras a 25°C±2°C por 2 horas; ② Centralize a amostra durante a fixação para evitar distorção da curva; ③ Calibre o equipamento antes de testar (verifique com amostras padrão, erro ≤0,3%)	① Limpe mensalmente a bobina de teste para remover a poeira; ② Enviar anualmente para calibração metrológica e guardar o relatório de calibração; ③ Evite o uso em ambientes de campo magnético forte (por exemplo, perto de eletroímãs)
Gaussímetro portátil (por exemplo, modelo HT201)	Intensidade do campo magnético superficial (B)	±1%	Testes de instalação e manutenção no local	① Mantenha uma distância de 1 mm entre a sonda e a superfície do ímã (cada mudança de 0,1 mm na distância aumenta o erro em 2%); ② Meça 3 vezes no mesmo ponto de teste e tire a média; ③ Evite colisões da sonda com o ímã (para evitar danos ao sensor)	① Verifique a carga da bateria antes de cada uso (baixa energia causa degradação da precisão); ② Calibre a sonda a cada 6 meses; ③ Armazenar em ambiente seco (umidade ≤60%)
Medidor de fluxo (por exemplo, modelo WT10A)	Fluxo Magnético (Φ)	±0,3%	Teste geral de desempenho magnético de pequenos ímãs	① Centralize totalmente a amostra na bobina de teste (o desvio causa erro >5%); ② Zere o equipamento antes do teste (para eliminar a interferência do campo magnético ambiental); ③ Verifique regularmente a bobina quanto a quebra de fio (quebra não causa leitura)	① Evite dobrar a bobina (para evitar danos ao enrolamento); ② Calibre a precisão do teste anualmente (verifique com amostras de fluxo magnético padrão); ③ Ligue mensalmente quando não estiver em uso por um longo período (para evitar umidade na bobina)
Instrumento de medição de campo magnético 3D	Distribuição de campo magnético espacial 3D, uniformidade	±0,8%	Teste de campo magnético de equipamentos de alta precisão (por exemplo, bobinas de gradiente de ressonância magnética)	① Defina a grade de teste (por exemplo, 5 mm × 5 mm) para cobrir a área de trabalho do ímã; ② Realize testes em uma sala magneticamente blindada para evitar interferência de campo magnético externo; ③ Analise os dados com software profissional (para calcular o erro de uniformidade)	① Certifique-se de que a plataforma de teste esteja nivelada (a inclinação causa erro de posição espacial); ② Calibre o sensor a cada 3 meses; ③ Atualize a versão do software anualmente (para otimizar algoritmos de processamento de dados)

8.2 Procedimentos de Teste e Especificações de Processamento de Dados

Procedimento de teste abrangente de laboratório: ① Preparação da amostra: Selecione aleatoriamente 3 amostras de cada lote, remova as impurezas da superfície (por exemplo, óleo, limalha de ferro) e meça as dimensões com um paquímetro (para confirmar a conformidade com os requisitos da amostra de teste, por exemplo, diâmetro 50-100 mm). ② Condicionamento Ambiental: Colocar as amostras e equipamentos em ambiente com temperatura 25°C±2°C e umidade ≤60% por 2 horas. ③ Calibração do equipamento: Calibrar com amostras padrão do grau correspondente (por exemplo, amostra padrão N45 com BHmax=45±0,5MGOe) para garantir o erro do equipamento ≤0,5%. ④ Teste de amostra: Fixe a amostra na plataforma de teste, inicie o equipamento para testar BHmax, HcB e Br e registre a curva completa de desmagnetização. ⑤ Determinação de dados: Compare os dados de teste com os padrões do produto (por exemplo, o grau N45 requer BHmax≥43MGOe, HcB≥1100kA/m, Br≥1,35T). Se todas as 3 amostras forem qualificadas, o lote será considerado qualificado; se 1 amostra não for qualificada, dobre o tamanho da amostra para teste. Se as falhas persistirem, todo o lote será rejeitado.

Procedimento de teste rápido no local: ① Preparação da ferramenta: Leve um gaussímetro portátil, um paquímetro e um pano sem fiapos. Calibre o gaussímetro antes de testar (verifique com uma fonte de campo magnético padrão, por exemplo, campo magnético padrão de 100mT, erro ≤1%). ② Seleção de amostra: Selecione aleatoriamente pelo menos 3 ímãs instalados ou a serem instalados no local de instalação. ③ Limpeza de superfície: Limpe a superfície do ímã com um pano sem fiapos para remover poeira e óleo. ④ Medição do campo magnético: Conecte a sonda do gaussímetro verticalmente à superfície externa do ímã, selecione 4 pontos de teste distribuídos uniformemente ao redor da circunferência (0°, 90°, 180°, 270°) e registre a intensidade do campo magnético em cada ponto. ⑤ Análise de dados: Calcule o valor médio e o desvio dos 4 pontos (desvio ≤5% é qualificado). Se o desvio for excessivo, verifique se o ímã está magnetizado de maneira desigual ou instalado incorretamente.

Requisitos de processamento e arquivamento de dados: ① Registro de dados: Os dados do teste devem incluir a data do teste, número do equipamento, número da amostra, temperatura e umidade ambiental e valores completos dos parâmetros (por exemplo, BHmax=44,8MGOe, HcB=1150kA/m, Br=1,38T), sem alterações permitidas. ② Geração de relatórios: relatórios de testes formais (incluindo resultados de testes, conclusões de determinação e números de certificados de calibração) devem ser emitidos para testes de laboratório, enquanto testes no local exigem o preenchimento de registros de teste (assinados pelo testador para confirmação). ③ Período de arquivamento: Os relatórios e registros de testes devem ser arquivados por pelo menos 3 anos (5 anos para as indústrias automotiva e médica) para facilitar a rastreabilidade subsequente (por exemplo, reclamações de clientes, análise de problemas de qualidade).

8.3 Causas Comuns de Erros de Teste e Métodos de Solução de Problemas

Erros de equipamento: Se o desvio entre os dados de teste e os valores padrão exceder 1%, pode ser causado por equipamento não calibrado ou componentes envelhecidos. Métodos de solução de problemas: ① Recalibrar com amostras padrão; se o erro ainda exceder 1% após a calibração, verifique se a bobina de teste está danificada (por exemplo, curto-circuito no enrolamento) e substitua a bobina se necessário. ② Para equipamentos usados ​​por mais de 5 anos, entre em contato com o fabricante para manutenção abrangente (por exemplo, substituição de sensores, atualização de placas-mãe).

Erros ambientais: Campos magnéticos externos, flutuações de temperatura e umidade podem afetar os resultados dos testes. Métodos de solução de problemas: ① Meça o campo magnético ambiental com um detector de campo magnético antes do teste (deve ser ≤0,01T); se exceder o padrão, adicione uma blindagem magnética (por exemplo, placa de permalloy) ao redor do equipamento. ② Pause o teste quando as flutuações de temperatura e umidade excederem os limites (por exemplo, mudança de temperatura >5°C/h) e retome após a estabilização do ambiente. ③ Evite colocar objetos metálicos (por exemplo, ferramentas, telefones celulares) perto do equipamento para evitar interferência do campo magnético.

Erros operacionais: O desvio de fixação da amostra e o posicionamento inadequado da sonda podem causar distorção dos dados. Métodos de solução de problemas: ① Use acessórios de posicionamento para centralizar a amostra durante a fixação (desvio ≤0,5 mm) e evite tocar na amostra durante o teste. ② Certifique-se de que a sonda do gaussímetro esteja perpendicular à superfície do ímã (ângulo de inclinação ≤5°) e mantenha a sonda estável durante a medição (evite agitar). ③ Treinar novos operadores (somente operadores qualificados podem trabalhar de forma independente) e padronizar procedimentos operacionais.

Como componentes magnéticos centrais no campo industrial, o desempenho, os processos de fabricação, a seleção e o gerenciamento de uso dos ímãs NdFeB sinterizados em anel determinam diretamente a eficiência operacional e a vida útil do equipamento. Este artigo aborda os principais links ao longo de todo o ciclo de vida, desde a análise de definição até a implementação de testes, com o objetivo principal de fornecer conhecimento "prático e operável" aos profissionais - seja combinando rapidamente cenários de aplicação por meio de tabelas de parâmetros, resolvendo problemas práticos por meio de perguntas frequentes ou controlando a qualidade por meio de padrões de teste, o objetivo final é ajudar os usuários a evitar riscos, otimizar custos e melhorar o desempenho do equipamento.

Em aplicações práticas, é necessário ajustar de forma flexível as soluções com base nas características da indústria (por exemplo, a indústria automotiva concentra-se na estabilidade a altas temperaturas e na consistência do lote, enquanto a indústria médica enfatiza a resistência à corrosão e a uniformidade do campo magnético). Ao mesmo tempo, fortalecer a comunicação técnica com os fornecedores, passando de “compras passivas” para “colaboração ativa” para otimizar conjuntamente os parâmetros e processos dos produtos. Somente desta forma as vantagens de desempenho dos ímãs NdFeB sinterizados em anel podem ser totalmente utilizadas, fornecendo suporte para inovação de equipamentos e atualização industrial.
