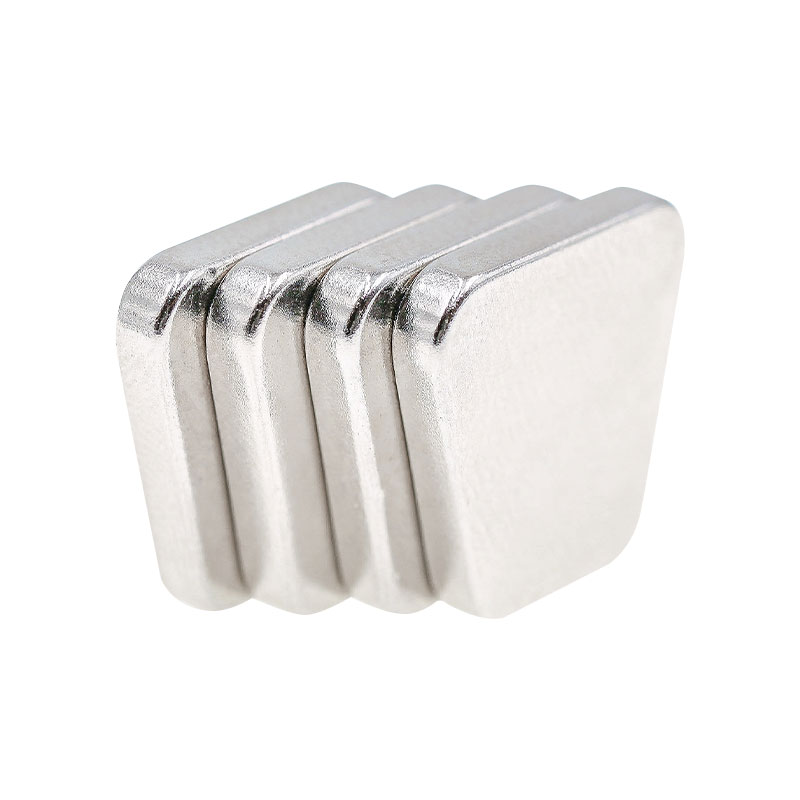

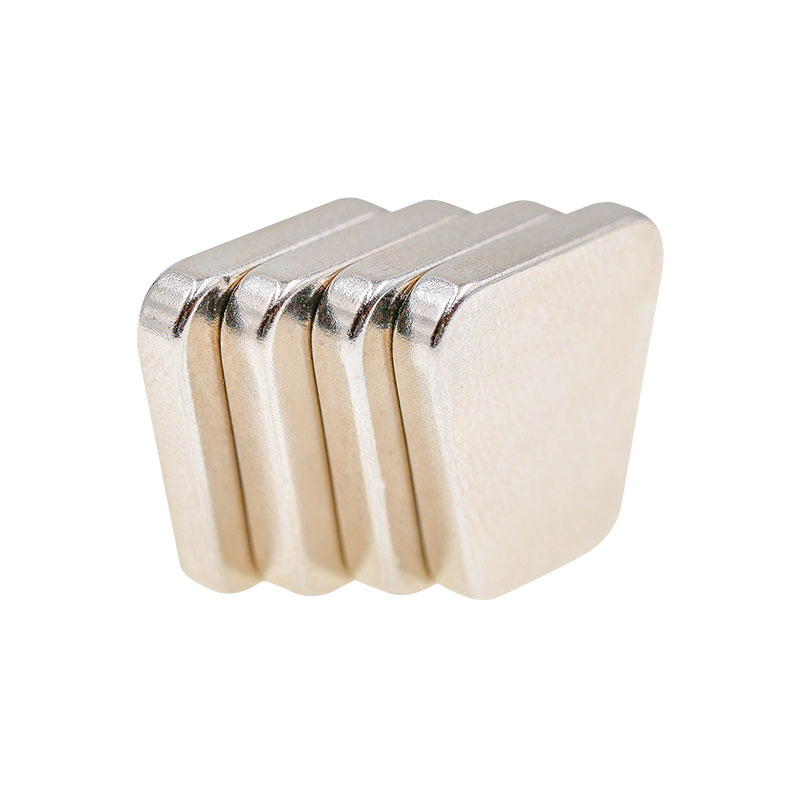

NdFeB sinterizado trapézio refere-se a ímãs permanentes sinterizados de neodímio-ferro-boro fabricados em uma geometria trapezoidal para atender a requisitos específicos de circuito magnético e montagem mecânica. Os produtos desta categoria compartilham características comuns, como alta densidade de energia magnética, geometria angular precisa e adequação para sistemas magnéticos estruturados onde é necessária distribuição de fluxo linear ou curva. Os ímãs NdFeB sinterizados trapezoidais são amplamente utilizados em equipamentos rotativos, conjuntos magnéticos segmentados e sistemas de conversão eletromagnética onde a precisão da forma afeta diretamente o desempenho e a eficiência.

Funções comuns e características básicas de desempenho

Todos os produtos NdFeB sinterizado trapézio são baseados em material NdFeB sinterizado, que fornece alta remanência (Br), coercividade (Hcj) e produto energético máximo (BHmax). O formato trapezoidal permite alinhamento otimizado do campo magnético, espaços de ar reduzidos e melhor concentração de fluxo em montagens complexas.

As principais características compartilhadas incluem:

• Saída magnética estável sob restrições de design compacto

• Compatibilidade com estruturas segmentadas de rotor e estator

• Alta precisão dimensional para suportar desempenho magnético repetível

• Adequação para equipamentos eletromagnéticos de média a alta velocidade

Essas propriedades tornam o NdFeB sinterizado trapezoidal uma escolha padrão em sistemas onde a eficiência magnética e o ajuste estrutural devem ser equilibrados.

Princípios de Trabalho por Tipo de Equipamento

Motores Elétricos e Geradores
Nos motores de ímã permanente, os ímãs trapezoidais são dispostos circunferencialmente no rotor. A geometria trapezoidal permite um encaixe mais apertado entre ímãs adjacentes, reduzindo o vazamento de fluxo e melhorando a densidade de torque. O material NdFeB sinterizado fornece um campo magnético estável que interage com os enrolamentos do estator para gerar força rotacional ou saída elétrica.

Acoplamentos Magnéticos e Dispositivos de Transmissão
Em acoplamentos magnéticos, os ímãs trapezoidais sinterizados de NdFeB são posicionados para criar pólos magnéticos alternados. O torque é transmitido através de interação magnética em vez de contato mecânico, permitindo sistemas de transmissão selados e desgaste reduzido.

Sistemas de sensores e atuadores
A distribuição controlada do campo magnético de ímãs trapezoidais suporta detecção precisa de posição e controle de força. Seu comportamento magnético previsível melhora a estabilidade do sinal em sensores industriais e atuadores lineares.

Cenários típicos de aplicação

• Motores síncronos de ímã permanente (PMSM)

• Geradores de energia eólica e sistemas de acionamento auxiliares

• Equipamentos de automação industrial

• Bombas magnéticas e sistemas de transmissão selados

• Componentes de acionamento elétrico automotivo

Em muitas dessas aplicações, os fabricantes selecionam o NdFeB sinterizado trapezoidal para combinar com caixas curvas ou caminhos magnéticos segmentados, garantindo um fluxo magnético consistente em toda a área de trabalho.

Comparação com outras formas de NdFeB

Comparado com blocos magnéticos padrão, o NdFeB sinterizado trapezoidal proporciona melhor continuidade do campo magnético em sistemas rotacionais. Comparados aos ímãs em forma de arco, os designs trapezoidais permitem maior flexibilidade em montagens segmentadas e controle de ferramentas.

Tratamento de Superfícies e Adaptação Ambiental

A maioria dos produtos nesta categoria utiliza revestimentos protetores como níquel, epóxi ou zinco para reduzir os riscos de corrosão. A seleção depende da temperatura operacional, umidade e condições de exposição. Para ambientes industriais com exposição a óleo ou umidade, os ímãs trapezoidais revestidos com epóxi são comumente especificados.

Diretrizes de manutenção e manuseio

Embora os ímãs NdFeB sinterizados sejam permanentes e não exijam manutenção ativa, o manuseio adequado e a manutenção no nível do sistema ajudam a garantir o desempenho a longo prazo:

• Evite impacto mecânico durante a instalação para evitar lascas

• Mantenha as temperaturas operacionais dentro dos limites de classificação especificados

• Evite o contato direto com substâncias corrosivas se o revestimento estiver danificado

• Inspecione o posicionamento do ímã durante a manutenção programada do equipamento

O alinhamento correto da instalação é especialmente importante para NdFeB sinterizado trapezoidal, pois o desvio angular pode afetar o equilíbrio magnético em sistemas rotativos.

Considerações sobre fabricação e controle de qualidade

produz NdFeB sinterizado trapezoidal usando processos controlados de metalurgia do pó, incluindo prensagem de orientação, sinterização a vácuo e usinagem de precisão. Com mais de 30 anos de experiência no setor e uma capacidade anual de 8.000 toneladas de ímãs de alto desempenho, o Jinlun Magnet suporta propriedades de materiais estáveis ​​e precisão dimensional consistente para aplicações industriais.

O processo de produção da empresa enfatiza:

• Orientação controlada dos grãos para saída magnética previsível

• Controle de tolerância dimensional para montagens segmentadas

• Personalização de classificação com base nos requisitos de temperatura e coercividade

Perguntas frequentes (FAQ)

Q1: Por que escolher ímãs trapezoidais em vez de retangulares?
Os ímãs trapezoidais melhoram a continuidade do circuito magnético em montagens curvas ou segmentadas, reduzindo a perda de fluxo em comparação com formatos retangulares.

Q2: Os ímãs NdFeB sinterizados trapezoidais são adequados para motores de alta velocidade?
Sim. Quando especificados corretamente para coercividade e resistência à temperatura, eles são comumente usados ​​em equipamentos rotativos de alta velocidade.

Q3: O grau do ímã pode ser personalizado para diferentes temperaturas operacionais?
Sim. Diferentes graus de NdFeB podem ser selecionados para atender às faixas de temperatura operacional e à resistência à desmagnetização.

Q4: Quais tolerâncias são típicas para ímãs trapezoidais?
As tolerâncias dependem do tamanho e da aplicação, mas a usinagem de precisão permite controle angular e dimensional consistente, adequado para montagens de motores.
